二段電源は音が良いかも...(独り言)

2019/9/26

カテゴリー » 徒然日記

某掲示板で話題になっている？スイッチングレギュレター電源をDC-ARROWに接続する件は
まあ色々と細かい事が何か引っかかるけど絡むつもりもない無い(笑)
やってみました高価な部品を使いました。苦労しました。音が変わりました。
達成感でいい音に聞こえる？？
なんて事を言われない様に分かっている人は何も書かないか、理屈と波形は載せている(笑)
これって詰まる所、二段電源構成が音に効くって事だと勝手に解釈している。
基本的発想はむちゃくちゃ電流供給能力のある電源を前段にして
後段にはある程度波形を綺麗にするレギュレーター回路(三端子とかでも良い)を付けるとレギュレーションが良くなり
二段目のレギュレーター回路の動作も楽になって良い音に繋がるという事だと理解している。

お金が無かったら三端子レギュレータを単純に二段重ねただけでも効果絶大だからやってみる価値はあると思う。
(なるべく古い型で電圧損失が大きいタイプのものが良い。)
熱の問題が無ければ一段目と二段目の落差は大きい方が効果が大きい様に思う。

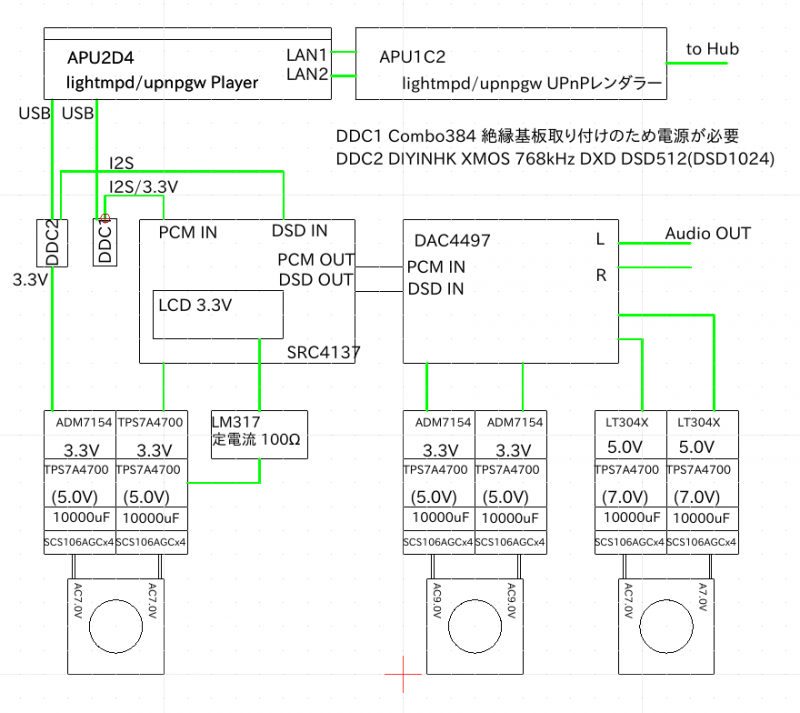

自前のDACの電源回路のブロック図がこれ！参考になるかなぁ(笑)

POWER


— posted by くま at 08:28 pm



ブリッジ整流直後の電圧値は(独り言)

カテゴリー » 徒然日記

トランスのAC6.3Vタップから整流すると整流後の電圧は
6.3 x √2 =8.9082V 実際にはこの値からダイオード二個分が背負う電圧をひけば良い。
だから約8V程度がC1の両端の電圧と考えられる。
まあテスターで当たってみればその方が確実(笑)
なぜあの電圧を入れるかは？最終DC 5Vが必要でその2.4倍...
必要以上に高い電圧を入れると熱の問題が出ないのかな...
参考URL...
http://kkuma.mydns.jp/ppBlog/index.php?UID=1507604251

— posted by くま at 07:54 am

DAC基板とSRC基板のGNDライン...

2019/9/22

カテゴリー » Audio DAC 関連

ループが出来るのを恐れて控えめのGNDライン配線をしていたDAC基板とSRC基板
実験的に#18ゲージで強化してみたら「あれ　こんな音が入っていたのか」と(笑)

— posted by くま at 10:27 pm

最近サーバーが攻撃を受けていて...

2019/9/21

カテゴリー » 徒然日記

本日改修をしましたが何時まで動くことやら
そのためにコメントが出来なく設定してありますm(_ _)m

— posted by くま at 11:57 pm

最近のRaspberryPi3の実験環境

2019/9/16

カテゴリー » その他

こんな効率無視の取り付けでもファンは効くような？

upnpgw


— posted by くま at 01:57 pm

電解コンデンサーで音が変化する要因と思われる事(独り言)

2019/9/11

カテゴリー » 徒然日記

電解コンデンサーの耐圧は電解コンデンサー内部の電極間に挟んであるセパレーター(絶縁物)の厚さで決まる。
耐圧を大きくしたい時は絶縁物の厚さを厚くする。
この厚さ(距離)が大きければ大きい程モレが少ないコンデンサーと言う事は出来る。
図を見れば内部構造は大体理解出来ると思う。
高音質をうたう電解コンデンサーは巻き取り工程において固く巻くらしい。
固く巻くと電荷が加わった時の電極の振動が減って音に付帯音が付くにくくなるらしい。
音が変わる要因はDCRだったり使う材料も影響するのでキリがないが
耐圧で音が変わる要因はコレが大きいと思う。

蛇足：一般的なフイルムコンは絶縁フイルムの間に金属箔を挟んで巻いて作られているのでどうしても電極が振動しやすい。
　　　でもそれが良く言う音の艶を出す方向に働いていると考えている。
　　　※あくまでも個人的見解です。

c



— posted by くま at 05:33 pm



闇雲交換じゃお金と労力が勿体無い(独り言)

カテゴリー » 徒然日記

だからぁ
前段のトランジスタがドライブ出来なかったから正常な電圧が出なかったと思うよ。
何を付けても同じように動作するんだったら
トランジスタ、FETがこんなに沢山種類が無くてもよいのでは？

あんまり書きたくないけど
実は例の電源基板を12Vに変更して使いたくて回路図をLTspiceに入力して定数をイジって見た事があり
SWトランジスタ周りの定数を変えるとあらら状態で(笑)なるほど良く検討された回路なんだなと関心した事が...

設計者は定格を確認、色んな計算をして確実に動作するように部品、定数を選んでいるので
検討しつくした回路イジられて気分を悪くしないかなと思ったり...

— posted by くま at 05:05 pm

lightMPDraspi-armv8-64-v1.2.0b1 (2)

2019/9/10

カテゴリー » Raspberry Pi4 Model B

digififanさんにお願いして
rpi-dacが使える状態になりました。
そして無事にこの環境でdsd2pcmを使用した音出しに成功しました。
この環境に拘る理由はMCLK信号が無いと音を出せないDAC＿ICに
RaspberryPIからI2S信号を入力して音を出したい。その一点に尽きます。
---------------------------------------------------------------
Raspberry Pi 3B　(プラスでは無いです。)
KALI Reclocker
AK4495DAC基板(やなさん)
I2S-HDMI送受信基板
---------------------------------------------------------------

config.txt

force_turbo=1
over_voltage=8

#dtparam=eth_max_speed=100
dtparam=eee=off


#device_tree=bcm2710-rpi-3-b.dtb

enable_uart=1
arm_control=0x200

device_tree_address=0x100
device_tree_end=0x8000

kernel=/boot/kernel8.img
kernel_address=0x01000000
initramfs /boot/initrd.romfs.gz 0x02100000

#--------- dac ---------
dtoverlay=rpi-dac
#dtoverlay=hifiberry-dac
---------------------------------------------------------------

lightmpd.confは

[mpd]
dac=rpi-dac
# dac=hifiberry-dac

---------------------------------------------------------------
mpd.confは

input {
plugin "curl"
proxy "127.0.0.1:8123"
}

decoder {
plugin "dsf"
output "pcm"
}

decoder {
plugin "dsdiff"
output "pcm"
}

dsd2pcm {
########## output 176400 dsd2pcm( -> 352800) + resampler(352800 -> 176400)
# dsd2pcm: 2822400 -> 352800 (1/8) resampler: 352800 -> 176400
dsd64 "176400:32:8:SOXR_COEF 24, 0.113, 1.65, 50, 0, yes)"

# dsd2pcm: 5644800 -> 352800 (1/16) resampler: 352800 -> 176400
dsd128 "176400:32:16:SOXR_COEF(24, 0.113, 1.65, 50, 0, yes)"

# dsd2pcm: 11289600 -> 352800 (1/32) resampler: 352800 -> 176400
dsd256 "176400:32:32:SOXR_COEF(24, 0.113, 1.95, 50, 0, yes)"

dsd2pcmはこの条件でのみ動作が確認できました...
上手くいかない状態、dtoverlay=hifiberry-dacに戻してこの1/8設定で試しましたが
途中でまともに再生出来なくなる症状は出るのでrpi-dacはやはり効いている。(念の為...

— posted by くま at 12:05 pm

lightMPDraspi-armv8-64-v1.2.0b1 (1)

2019/9/9

カテゴリー » Raspberry Pi4 Model B

今回リリースされたlightMPDraspi-armv8-64-v1.2.0b1は
たぶんdsd2pcmが目玉なのかも知れないが
自分は違うところに注目している。
通常のpcm再生時の力強さ、音の分解能が素晴しいので何とか常用としたい。
常用とするためには自分の所有するライブラリーはすべて再生できて欲しいので
掲示板で色々と注文をつけてしまう。
(忙しそうなのにdigififanさんごめんなさいm(_ _)m)

不具合原因切り分けのためリクロック基板を挟まないアダプターを作成？
実験用にラズパイから
I2S信号の引き出し、
電源をIOピンから供給、
I2S-HDMI基板への電源供給レギュレーター付き

※I2Sを引き出すのが目的ではなくて引き出して新MCLK信号に基づいて
　I2S信号を再生成(リクロック)してやればAK4497EQ等の一般的なDACチップを搭載した基板でも
　接続して音を出す事が可能になる。ここがポイント！
　ラズパイ単体ではMCLK信号を出力出来ないので

参考URL:http://kkuma.mydns.jp/ppBlog/index.php?UID=1559344799

20190909104137


— posted by くま at 10:30 am

あんまり書けないつぶやき...

2019/9/8

カテゴリー » Audio DAC 関連

RaspberryPiを使った環境でDSD-PCM変換でDSD再生をすると
rpi2-upnpgw-usb-2019xxxx + rpi3-smpdplayer-i2s-2019xxxx が
(RaspberryPi3Bx2)
今の所これがDSD256まで再生出来る唯一の組み合わせだ。

— posted by くま at 11:26 pm
