AK4490 PCM再生時のレジスタ値 設定をダンプすると

dsd-set


設定に使っているのはこの一行目だけだ。
8f 00 93 cc cc 01 00 00 00 00
これの一番最初の「8f」が入っている部分がアドレス「00H」に該当する。
8f → 1000 1111


ACKS  EXDF  ECS  0  DIF2  DIF1  DIF0  RSTN
1  0  0  0  1  1  1  1

これを旭化成のAK4490カタログのレジスタマップと比べながら見ていただければ
設定の全体像が見えてくるのではないかと思う。
上のレジスタ値にラズパイのi2Cコマンドで書き換えてデーターをI2Sで入力すれば音は出ます。
実験の時は音楽データーを入れっぱなしで行うと非常に分かりやすい。
こんな事を教えてくれるサイトが一つもなかったのは探し方が悪かったのか?
それともお金儲けの種になるから(笑)
でもこの仕組みを理解するのにかなり時間がかかったしまった(^_^;)

参考:「00H」機能について


※2016/4/24 DSD→PCMに訂正しました。(勘違いでした(^_^;))
7  6  5  4  3  2  1  0
              X  Reset chip without initializing registers
        X  X  X    Interface mode: 16bit, 24bit, 32bit, I2S, LJ...
    X            External digital filter clock: 768KHz/384KHz
  X              Enable/disable external digital filter mode
X                Master Clock frequency Setting: auto/manual




— posted by くま at 10:05 am   commentComment [0]  pingTrackBack [0]

Arduino Uno Rev3 I2C 通信による AK4490 設定

シェル上のスクリプトではコントール出来る事は分かったので
実用に向けてマイコン制御でもコントール出来るか確認してみた。
一番気になる部分はPCM-DSD切り替えの自動化であると思うが
ある方に基本プログラムを見せていただいたお陰で
ハード改造を含めて一日で出来るようになった(笑)
ラズパイといっしょでgpioピンが開放されているため
DIYINHK製DDCのDSDON端子のDSD再生時の信号を
H or Lでセンスしてif文で切り替えるオーソドックスな方法で問題無いようだ?!
この部分のプログラムもArduino Uno Rev3コントロールソフト添付の
サンプルプログラムをちょっと弄っただけだ。
次は鬼門のボリュームとミュートコントロール...
シェル上のスクリプトで予行演習できるのであんまり深い穴には落ちないで済む(笑)

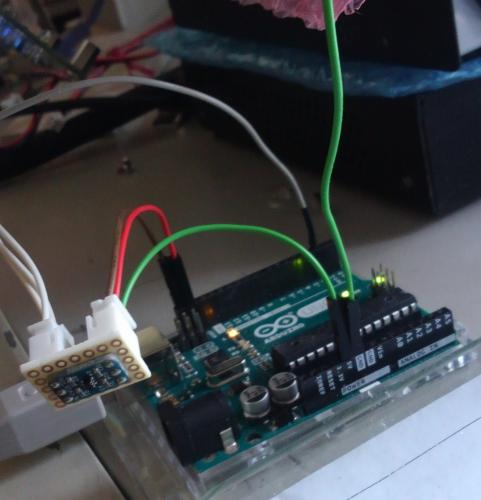

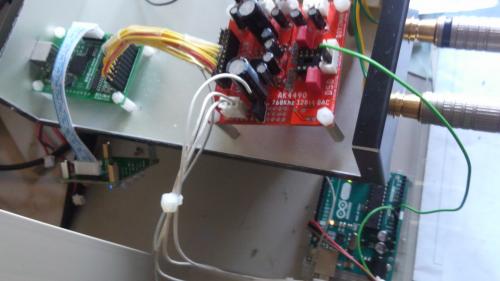

DCIM0557


DCIM0558


参考リンク: FET搭載 I2C用双方向レベルシフタ
http://www.amazon.co.jp/gp/product/B014KBO6GI/ref=oh_aui_detailpage_o00_s00?ie=UTF8&psc=1

— posted by くま at 12:22 pm   commentComment [0]  pingTrackBack [0]

ブレークスルー AK4490 I2C 通信 設定

この二ヶ月ぐらい寝ても覚めても考えていた、やってみたかったAK4490のシリアルモードによる設定と動作
学校で習った16進数と2進数などとっくの昔に忘れ去り不眠症の霞がかった頭を絞りに絞った(笑)
ついに出来た!!マイコン屋さんのように出来る人からみれば下らない事なのかもしれない。
マイコンを使用せずLinuxのシェルレベルからI2S通信でレジスタへの書き込みを行って
音を出して且つ色々な制御をする...理屈では出来るはずだったがやってみると意外に難関であった。
旭化成のカタログを読んでそれらしい?値を書き込んでみても雑音さえしない情けない状態がかなり続いた
だがしかしズルを思いついた。他のシリアルモードで音が出ている状態でのDAC_ICの内部設定が読めればと(笑)
やったことがあればおわかりだと思うがI2Cの仕様でマスターからしか作業はいっさい出来ない様になっている。
I2Cにラズパイを繋いでもディテクト出来ない。..これで悩んでいた。待てよと...音が出た後にマスターになっている
XMOSをそっとはずしてラズパイを繋げるとダンプ出来た!!!それと同じ状態をラズパイのコマンドで書き込んでみると
見事に音が出た!!嬉しい!!知識の有る方に質問してもある方にははぐらかされ、ある方はアンタには分からんとバカにされ
絶対出来るはずとの妄念に突き動かされて音が出るところまで来た。C言語もコンパイルもいらない。
PICも出来なくても大丈夫(笑)
コマンドを打つ事で実現できる。ある程度設定が見えたらシェルスクリプトを書けば終わり!!
画像はDIYINHKのXMOSから切り離してラズパイのI2C通信端子を引っ張り出して繋いだ状態です。
それでも次の段階ではマイコンボード「Arduino Uno R3」を購入してラズパイを組み込まない場合にも
対応出来るようにノウハウを得るつもりです。
DIYINHK製のDAC基板をもう一枚購入すればデュアルモノだって可能になるかも(^_^;)!!!

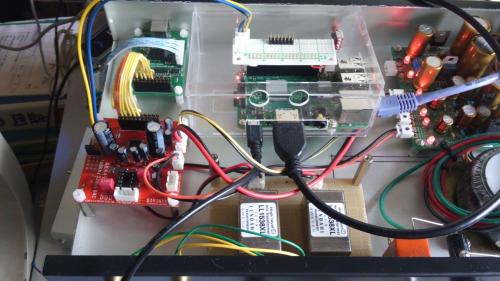

DCIM0545


ラズパイからI2C通信で設定を行う。

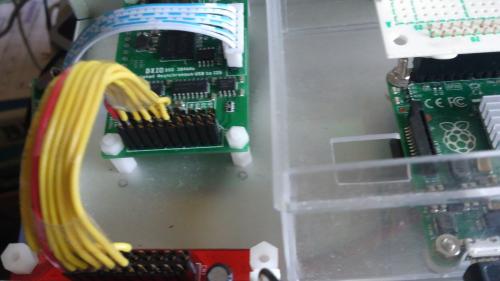

DCIM0546


もちろんXMOS基板からのI2C通信の配線はしていない(笑)

— posted by くま at 10:19 pm   commentComment [0]  pingTrackBack [0]



AK4495S DACのデュアルモノ設定(1)

フラットケーブルでの接続は不格好なのでDAC基板への入力は基板裏からしています。

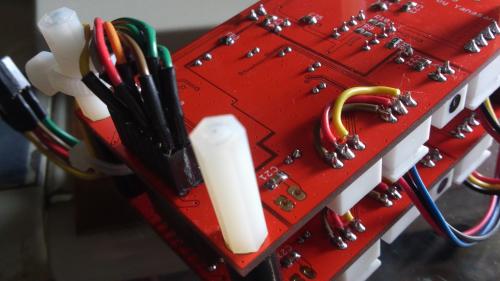

DCIM0539



— posted by くま at 09:13 am   commentComment [0]  pingTrackBack [0]

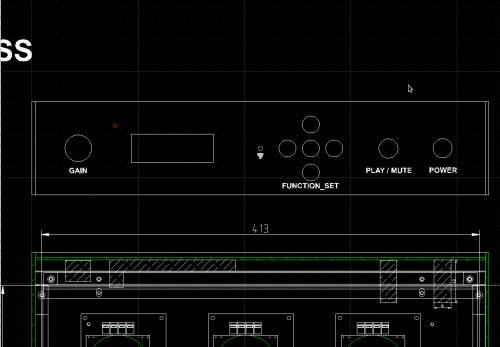

やなさん系基板用汎用ケース(笑)

一体、見積もり幾らになるのやら...

100



— posted by くま at 08:42 pm   commentComment [0]  pingTrackBack [0]

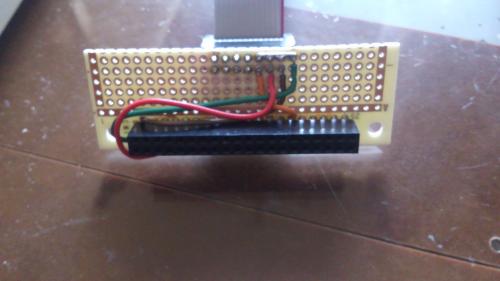

AK4137 P2D基板 と Raspberry PI2 typeB接続

こんな簡単なアダプターで接続できる。
OSはlightmpdでテストをした。
このOSに限った事ではないが起動後に最初の一曲目を再生するまでは
AK4137 P2D基板側ではRaspberryPiを認識出来ずに「IN:PCM」側が「???」と表示される。
マスタークロックを持たないRaspberryPiであるからこれは当然の事と思われる。

DCIM0570

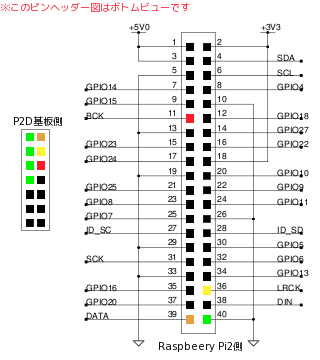

pi-heder



— posted by くま at 02:18 pm   commentComment [0]  pingTrackBack [0]

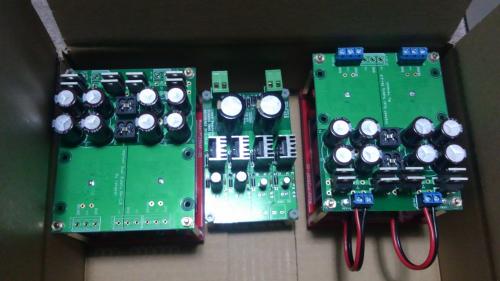

待機中の電源...

DCIM0566



— posted by くま at 11:46 pm   commentComment [0]  pingTrackBack [0]

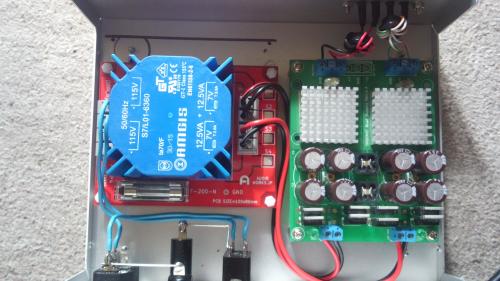

トロイダルトランス基板(3) テスト中

DCIM0554


参考リンク:トロイダルトランス用基板15/25VA用(基板のみ)[PT25VAF-01]
      http://www.audioworks.audio/product/132

— posted by くま at 10:44 am   commentComment [0]  pingTrackBack [0]
