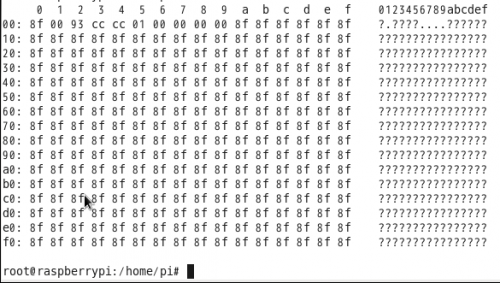

`設定に使っているのはこの一行目だけだ。
`8f 00 93 cc cc 01 00 00 00 00
`これの一番最初の「8f」が入っている部分がアドレス「00H」に該当する。
`8f → 1000 1111
`
`
`
`
` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` `
ACKS EXDF ECS 0 DIF2 DIF1 DIF0 RSTN
1 0 0 0 1 1 1 1
`
`これを旭化成のAK4490カタログのレジスタマップと比べながら見ていただければ
`設定の全体像が見えてくるのではないかと思う。
`上のレジスタ値にラズパイのi2Cコマンドで書き換えてデーターをI2Sで入力すれば音は出ます。
`実験の時は音楽データーを入れっぱなしで行うと非常に分かりやすい。
`こんな事を教えてくれるサイトが一つもなかったのは探し方が悪かったのか?
`それともお金儲けの種になるから(笑)
`でもこの仕組みを理解するのにかなり時間がかかったしまった(^_^;)
`
`参考:「00H」機能について
```
` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` `
`※2016/4/24 DSD→PCMに訂正しました。(勘違いでした(^_^;))` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` ` `
7 6 5 4 3 2 1 0
       X Reset chip without initializing registers
    X X X  Interface mode: 16bit, 24bit, 32bit, I2S, LJ...
  X      External digital filter clock: 768KHz/384KHz
 X       Enable/disable external digital filter mode
X        Master Clock frequency Setting: auto/manual
``
`
| Main | やなさん一連のキットについて(1) »

zigsow退会

くだらない事に気がついた。気がつくのに時間がかかった。
まだまだだな。
