DIYINHK の DDC基板 (2)PCM DSD 自動切り換え時左右逆転

I2S信号で出力をDACで受ける場合の信号名は
DIYINHK製のDDC基板の場合は

1:DATA/D1
2:BCK
3:LRCK/D2
4:MCK

このDDCとお気楽kitのDACを組み合わせると実は困ったことが起こる(^_^;)

kitの入力仕様を見るとDSD入力の場合は
1:DATA  Lch
3:DATA  Rch
となっていれば問題ないのだがDIYINHKのDDCの仕様は逆になっていて
1:DATA  Rch
3:DATA  Lch
となっている。
そのため実際の音出しをした場合にPCM出力時のLRとDSD出力時のLRが逆になってしまう。
具体的に一つの入力でPCM-DSD切り換えを自動にした場合には
出力のLRがテレコにならない様にどこか段階でLR信号を逆にする設定が必要となる事だ。
私自身の結論を書けば(正解ではないかも知れないが)DACへ繋がるI2S出力の DSDL DSDR を入れ替えている。
その場合には同一コネクタでPCM再生に切り換えた場合に問題が起きるのだが
お気楽kitにはPCMとDSDの別々の信号入力ピンヘッダーが設けられているので
その真の意味を私は知らないのだが(^_^;)解決策としてこの点を利用して
私のDACセットでは二つのDDCを付けてPCM再生とDSD再生で使い分けている。
Linux + mpd で再生エンジンを構築しているならば/etc/mpd.connf で二つの出力を定義すれば良い。

— posted by くま at 02:02 pm   commentComment [0]

DIYINHK の DDC基板 (1) LED表示ピンヘッダーについて

実に面白いDDC基板をリリースしていると思う。
DAC基板関連については国内の藤原氏-お気楽kit,やなさん基板 の方が情報量が多く
何か問題があってもネット上で探せば何とかなる場合が多いように思う。
現状の国内基板ビルダーの頒布で調達が困難なものに高性能なDDC基板がある。
これはPC-Audioをするに当たっては避けて通れない部分である。
残念ながら以前にはElectrart(エレクトロアート)さんからFPGAを使用した贅沢な基板がリリースされていたが
今日現在、確認しても販売はされていないようである。

I2S入力DACで音楽を再生するためには直接I2Sを出力出来るPC or DDC が必要になるが
これがまたやっかいで個人的には未だ発展途上あると思う。
使うOSのドライバーによっては機能が制限されたり
曲間ノイズ、PCM-DSD切り換えノイズ等に悩まされる事になる。

OS世界は残念ながらWindowsがまだまだ主流であり普通のユーザーはそれを避けて通る事は出来ない(^_^;)
だがWindowsを諦めてLinuxでPC-Audioをやろうと思えば結構高性能なハイレゾ環境を無料で得る事が出来る...
ただし、Linuxスキルが必要となるのであまり普及していないのが現状であろうか(^_^;)

話をDIYINHK製のDDCに戻すと中華製であるためかLinuxとの相性も良く
Archlinuxというデストリビューションに限って言えば、最新版をインストールした環境にmpdをインストールして
設定出来ればDSDはそのままで再生する事が出来る。
その理由としては
Windows環境でドライバーにあたるものがLinuxではKernelであり、
そこに最初から音楽再生可能なUSB2.0ドライバーが含まれており
alsaというプログラムの力をプラスするとDSD512程度まで問題なく再生出来てしまう。
基板にはLED基板を接続することにより入力信号の情報を表示する事が出来るピンヘッダー用のスルホールがある。
残念なのはこの部分でXMOS DSD DXD384kHzモデルとXMOS DSD DXD768kHzモデルで互換が取れていない事だ。

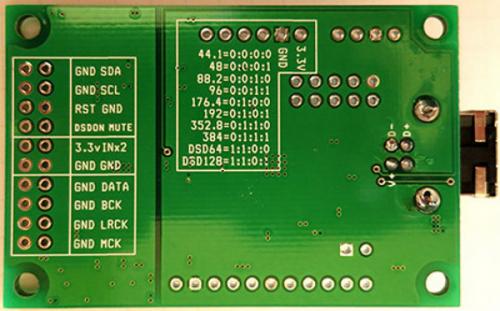

img2m

XMOS384


Isolated XMOS DSD DXD 384kHz high-quality USB to I2S/DSD PCB with ultralow noise regulator

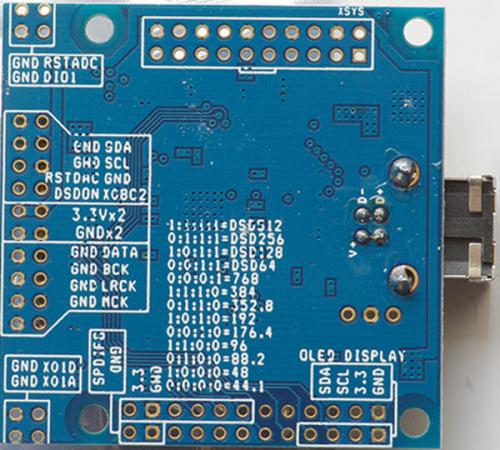

786

XMOS768


XMOS 768kHz DXD DSD512(DSD1024) high-quality USB to I2S/DSD PCB

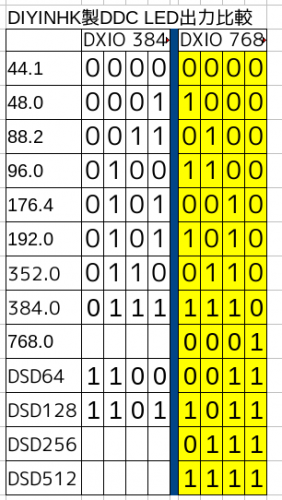

11



LED出力ピンヘッダーにはこんな使い方がある。

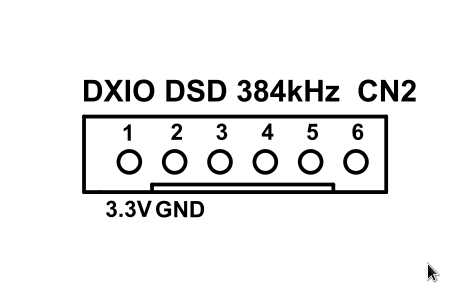

CN2

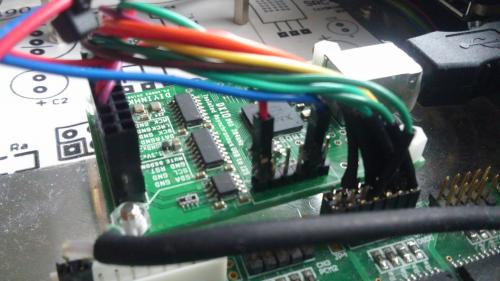

DCIM0001


写真で配線してある2番と6番のピンヘッダーはGNDピンと表示出力ピンでこれは上の表をみると
DSD出力の時には H になるピ

— posted by at 02:44 pm

APU1C用の電源制作 LM338K(TO-3)

いつかやろう...と思っていてずっと怠けていたが
USBの電源を綺麗にして音質向上を目指す過程で避けて通れなくなり
ついに手抜き実験機を作成する(^_^;)
レギュレーターICはTO-3のLM338Kは三極管アンプのフィラメント電源の直流化に使ってきたもの。
付属回路は秋月電子通商から基板kitを購入した...手抜きである(笑)
仕様的にはトロイダルトランスの一回路2Aの巻き線を並列接続しており
且つ出力電流5AのLM338Kを組み合わせたので4A近い電流は取れるハズ...
今回、新たな試みとしてAC入力部分にコモンモードノイズフィルターを付けてみた。
音の方は予想通り音の濁りというか嫌みな部分が減った!
なんで早くやらなかったのかと後悔(^_^;)

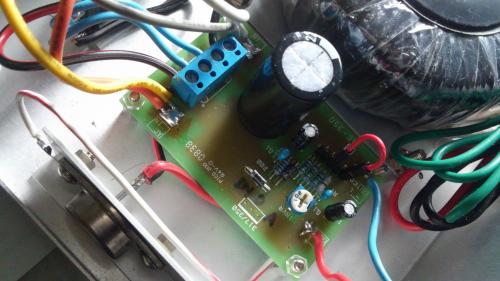

DCIM0005

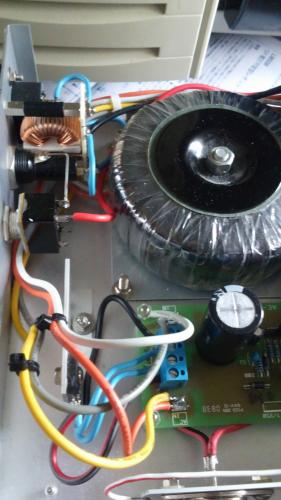

DCIM0008

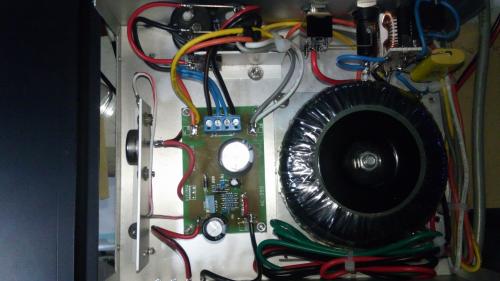

DCIM0019



— posted by くま at 11:30 am   commentComment [0]

Archlinuxでのスクリーンショット

管理人はArchlinuxのデスクトップを愛用しているが
作業記録を取るために時々スクリーンショットを取りたくなる。
デスクトップは mate を使っているがノーマルのままでは
PrintScreenボタンを押すとエラーになって困っていた。
今日、謎が解けた(笑)
gnome-screenshot だけではダメで
mate-utils も
インストールしないと動作しない様だ。
