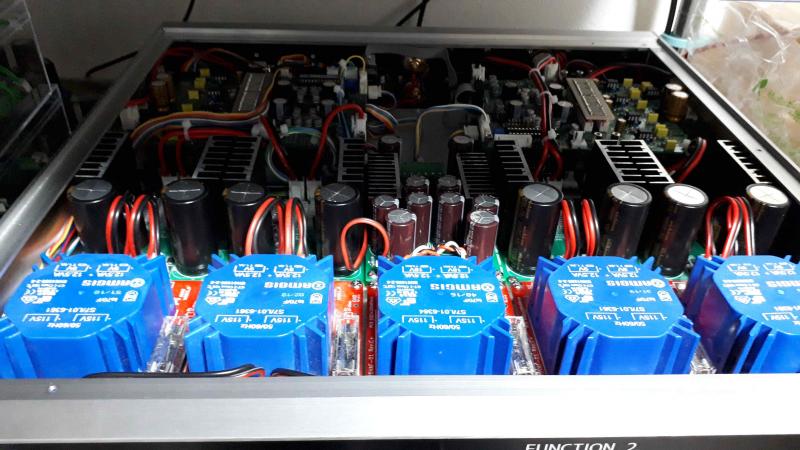

各基板の配置見直し基板間配線をやり直し、追加作業をしている。
パターン設計と一緒で眺めて美しく無いとどうもその気にならないのだが
連日の作業と実験、仕事で疲れがピークに近い。
残っている配線はIV基板の電源と出力かなぁ...
注意力が落ちている時は必ず何かやらかすので作業はここまでにする。
まぁ最初からAK4499EQ4個使用のセットをやるつもりで
電源規模やケースサイズを選択していたのだが
正面パネルの押しボタンの半分以上の機能を取り外して
追加DAC基板のスペースを作ったので(笑)
いずれ正面パネル作り直しになるかなぁ...
追記：5/1
先程すべての作業が終わりバクバク心臓、血圧MAXで電源投入...
問題なく動作しました。
本当にありがとうございましたm(_ _)m(涙)
Y:
この記事に対するコメント・トラックバック [3件]
写真を拝見すると、物量にも圧倒されてしまい当方では絶対に作れないものですね。
冗談抜きで本当に尊敬します(^^;
製作をしている者にしか分からない世界ですよね(笑)
まぁ〜この規模が今の自分の限界越(120%)だと思います。
まだDAC-ICは残っているので今度はルンダールの出力トランスを
使ったバージョンを考えていますが疲労困憊で何時になるやら(笑)
全力投球で連絡が遅れましたが
例のやなさんの基板の件は
送付先をメールで連絡すれば良いですか？
使う予定がなければですが...
3. えふ — 2022/05/02@13:12:06
ただ現在、家業の方が忙しくなってきていますので、即送れるかどうかは分かりません。合間をみてやります。
※送付は、レターパック・ライトぐらいを考えています。
