HDMI(I2S)信号ピン配置変更アダプター作成

2026/9/27

カテゴリー » I2S

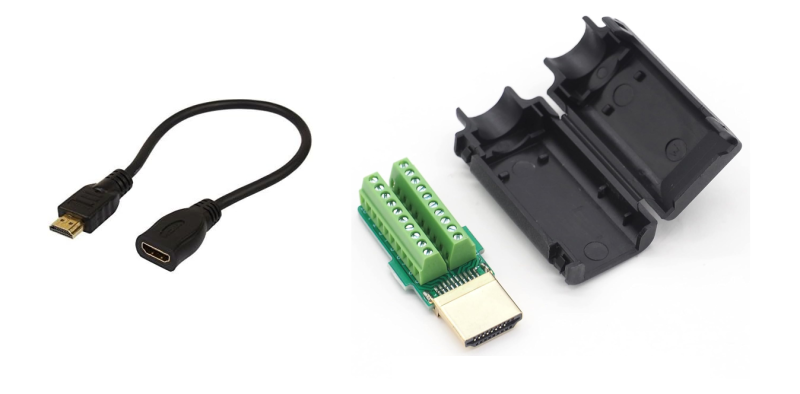

Amazonからこの2つの部材？を購入して
C国産サウンドカードからのI2S信号出力をPS Audioのピン配置へ変換するアダプターを作成した。

やった事と言えば...
延長コードのオス側を切断して基板タイプ ハウジングへ接続しました。
以前に1.5ｍ接続コードも作成していたが色々な長さで必要になる場合もあったのですが
短いタイプの方が延長するケーブルの長さを選べるので...
もちろん
1PIN ⇔ 3PINの接続を逆に
7PIN ⇔ 9PINの接続を逆に接続してあります。

Cm-I2S-out

参考リンク　I2S横取りSOUNDカード　カミングアウト(苦笑...Link
