DAC基板は4枚あってアナログブロックとデジタルブロックに個別回路で供給しています。

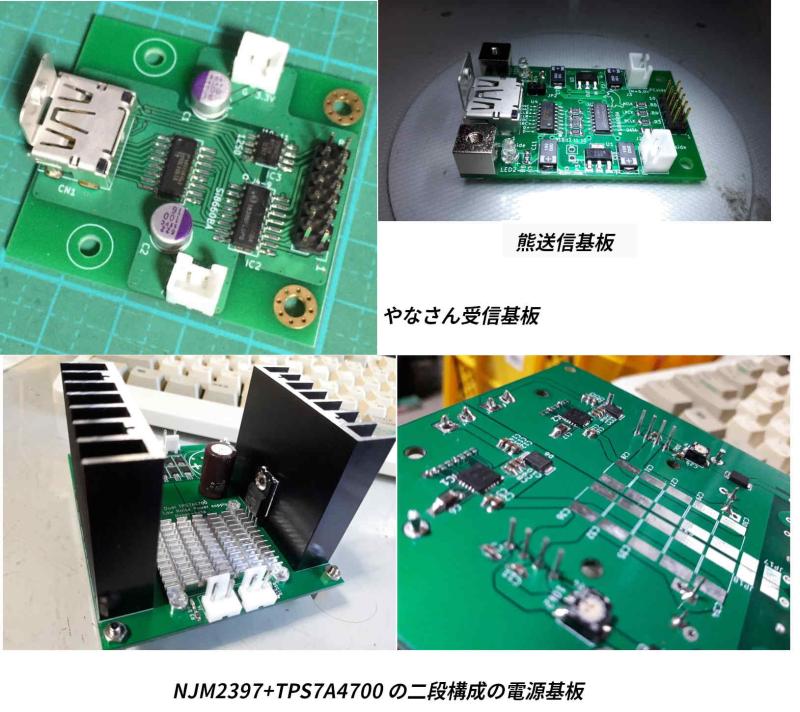

上の画像の二段電源基板を4枚(8出力となっています)


アリババの基板AK4137のMCLKの設定についてAIに確認してみたのだが...実物を確認していないから確証は無い。
(言い訳すると掲示板でコピペした時なんか違和感あがあったんだよね うーんどうなんだろう)
J1 J2 どちらが非同期モードですか?
うーんコレってトランスのAC出力→整流ダイオード→大電解コン→小電解コン→タンタルコンで
TSP7A4700の入力ピンへ接続するライン上全てにタンタルコンを搭載してますね(苦笑)

出力側にもコンデンサーは入っていますが最小限(アプリケーションノート同じ程度)は搭載しています。

こんな感じじゃないかなぁ
