ASUS Xonar DGX の場合　参考

2022/9/8

カテゴリー » I2S

現物合わせで作っている事、使用カードが新品で購入出来ない事、配線が細かくて厳しい事...
時間、体力がある時しか作れない(笑)
ASUS Xonar DGX の場合
Type3はI2S出力専用としたタイプ
Type2はカードオリジナルの出力端子を使用可能なまま残しI2S出力も可能とした。
加えて別基板となる送信基板用電源基板を装備する。

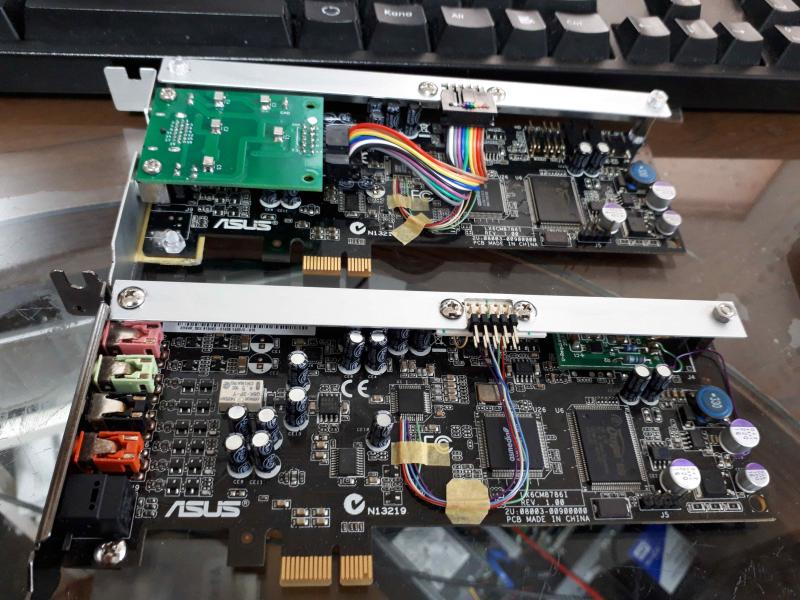

Type2-3

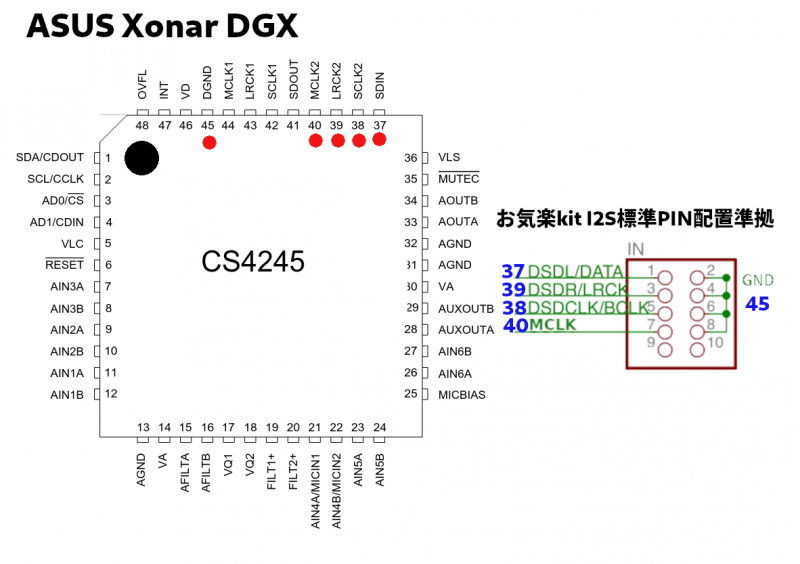

NONALNUM-50494EE795AAE58FB7E785A7E59088


— posted by くま at 08:11 am
