パターン図の検図...

2021/5/15

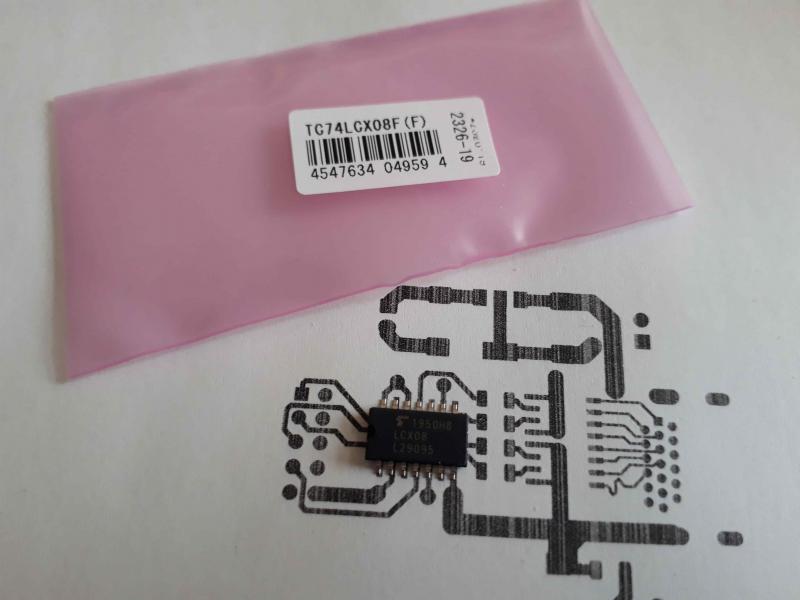

実績の無いフットプリントが問題ないか？

検証の方法はプリミティブだ(笑)

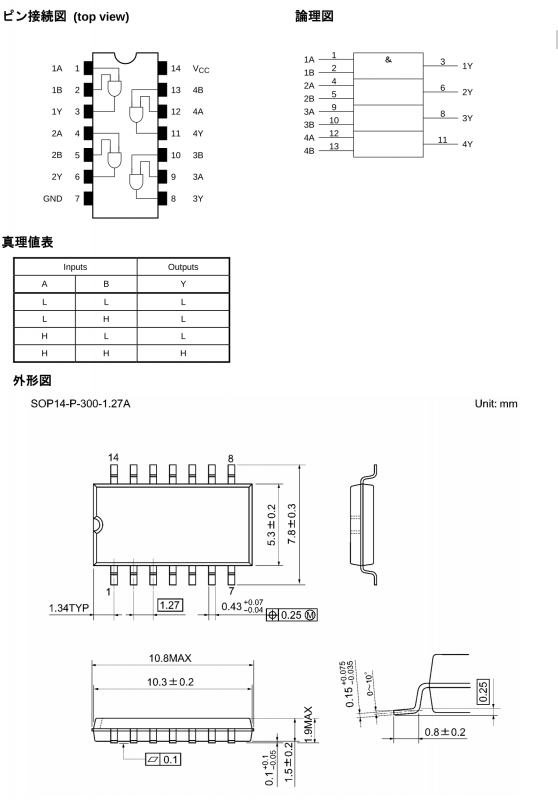

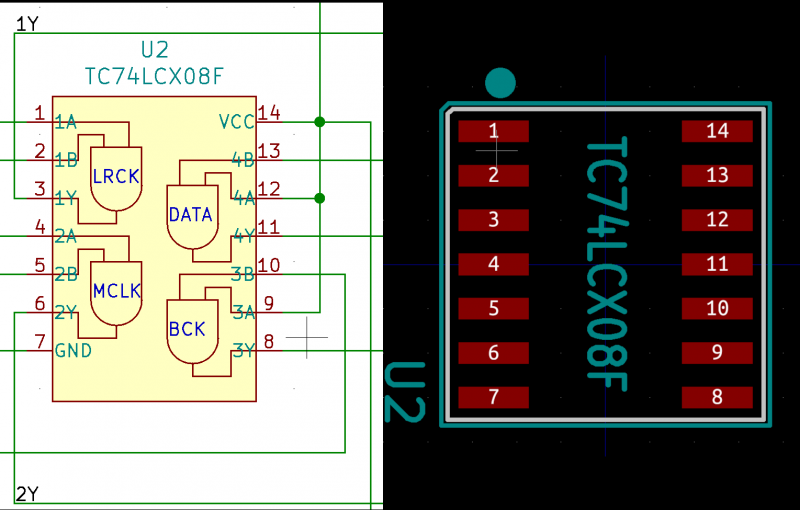

今回この部品は回路図シンボル、フットプリント両方共に新規作成したので
何度も見直している。

(古すぎてkicadのライブラリーが見つからなかった)

パターン設計において多いミスとしては

1.回路が根本的に間違っている(回路図の誤り)

2.部品作成時(シンボル、フットプリント)寸法やピン配置を誤る。

3.基板設計時のパラメーター設定を誤り製造困難

毎度言っている事だがパターンを引くのは案外簡単だが

完成した？パターン図に誤りが無いかどうか？

その検証には非常に時間がかかるしセンスが必要となる。

どんなに簡単に見える基板であってもその作成には驚くほど労力がかかる様に思う。

まぁ自分には腕が無いという事も原因のひとつかも(笑)

kennsa

KAIRO-1

111
