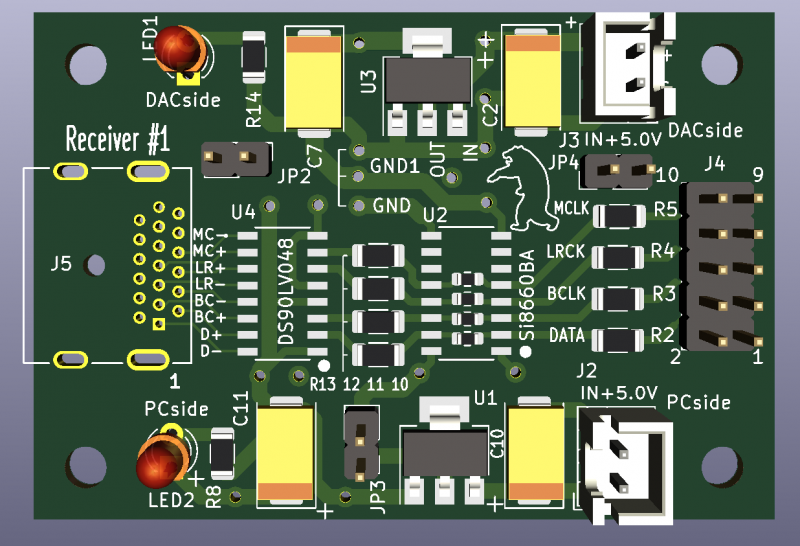

パット見は送信基板とほとんど同じです。
初段のレシーバーICのゲート入れ替えで簡単に?
送信基板が受信基板に化けるかも(笑)
PS
最近は使いやすい基板設計CADソフトが無料で配布されている。
自分が使っているのは kicad というソフトだ。
これをArchlinuxデスクトップで使っている(笑)
欲しい基板があるなら自分で設計すれば良いと思う。
苦労もあるかも知れないが...
自分の思った通りの基板が入手出来る。
自分は原則、自分の必要な基板しか設計制作しない。
だって配線間違いで動作しない基板が出来たら労力資金等
すべて自己責任でしょ(笑)
CAD(道具)があれば設計出来る訳ではないが
自分の頭の中に欲しい基板のイメージがあって且つ
自己実現の気持ちが強いなら必ず基板は設計出来る。
完成時の強いイメージを持てるというのは基板に限らず
モノ作りの原点であるように思う。
