/ Xonar DGX DSXの改造完了 出音確認中

Xonar DGX DSXの改造完了 出音確認中

ASUS2

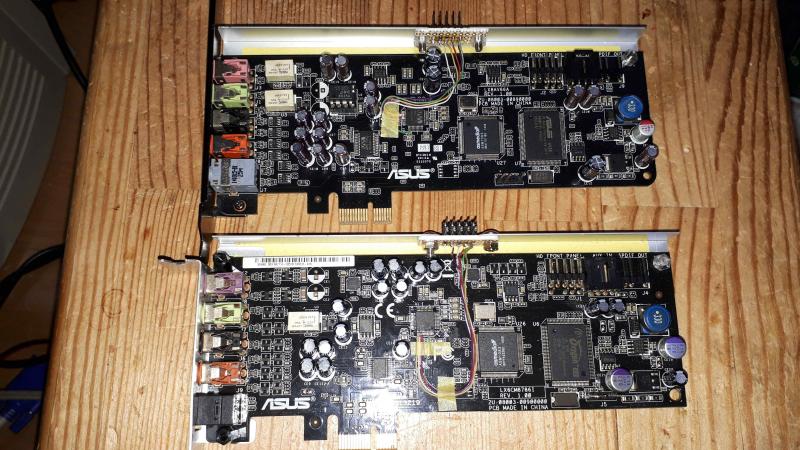

2B


# aplay -l
**** ハードウェアデバイス PLAYBACK のリスト ****
カード 0: DSX [Xonar DSX], デバイス 0: Multichannel [Multichannel]
サブデバイス: 0/1
サブデバイス #0: subdevice #0
カード 0: DSX [Xonar DSX], デバイス 1: Digital [Digital]
サブデバイス: 1/1
サブデバイス #0: subdevice #0
カード 1: Intel [HDA Intel], デバイス 0: ALC889A Analog [ALC889A Analog]
サブデバイス: 1/1
サブデバイス #0: subdevice #0
カード 1: Intel [HDA Intel], デバイス 1: ALC889A Digital [ALC889A Digital]
サブデバイス: 1/1
サブデバイス #0: subdevice #0

# c00
access: RW_INTERLEAVED
format: S32_LE
subformat: STD
channels: 2
rate: 44100 (44100/1)
period_size: 5512
buffer_size: 22052

# c00
access: RW_INTERLEAVED
format: S32_LE
subformat: STD
channels: 2
rate: 192000 (192000/1)
period_size: 24000
buffer_size: 96000

今回ASUS製の2種類のカードをI2S出力仕様に改造して比較試聴をした。

基本的な音質レベルには差がほとんど無いと思われるのだが
音のキャラクターは同じ軸上には無いと言い切れる。上位モデルXonar DSXの方がゴージャスなのだ(笑)
Audio的正確に音を聴くのであれば下位モデルXonar DGXが良いと感じる
この音の違いはサウンドプロセッサーの違いでC-Media製CMI8786とASUS製のAV66から来ている。
上位モデルは音楽再生というよりもDVD映画、TV録画等のソース再生をメイン設計されたのではないか?

hikaku


多分いちばん見たい映像かも(笑)

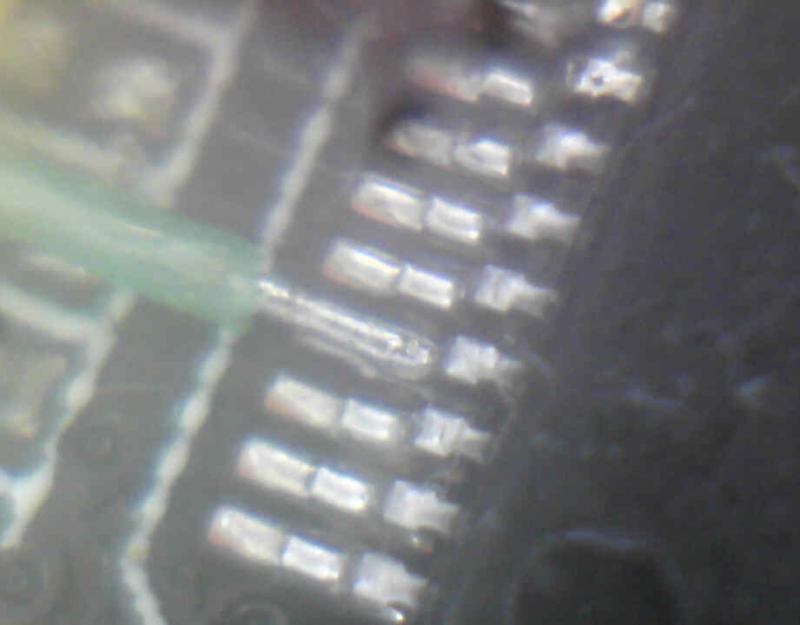

ICリード幅:0.22mm 端子間ピッチ:0.5mm 導体間クリアランス0.5-(0.11+0.11)=0.28mm
注:一番上手く出来た端子です^^;

kakudai



注意事項:この記事を元に改造を行い故障や発煙発火あるいは動作しない等不具合が発生しても当方は一切の責任は取れません。

— posted by くま at 10:24 pm
