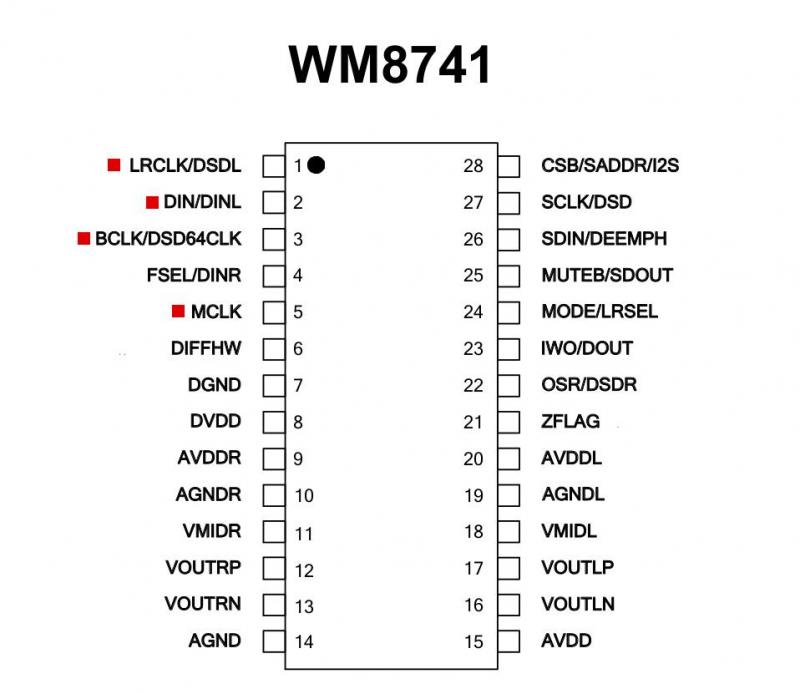

某ルートから入手しました。搭載されているDACはWM8741です。
このカードを今流行のI2S出力可能に改造してみます^^;
注意事項！自分的にこの改造はおすすめ出来ません。
失敗しても一切責任は取れません。

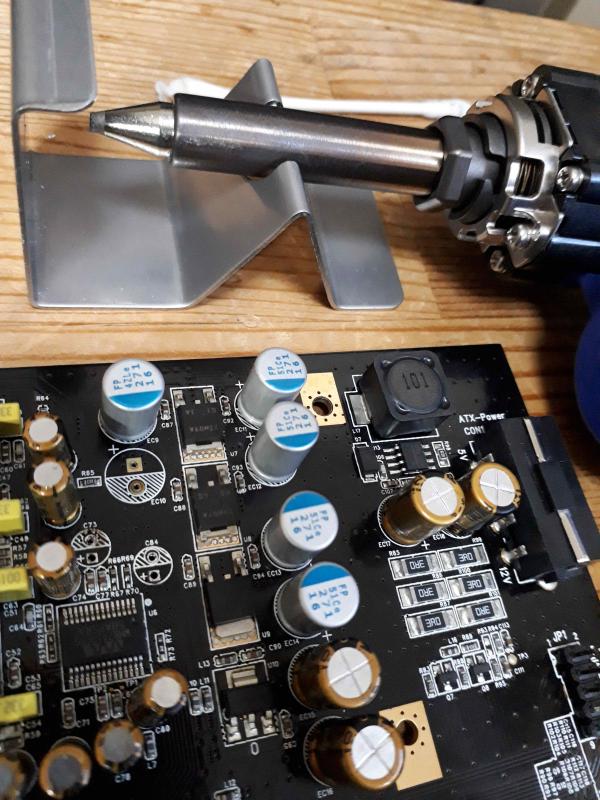

ハンダゴテが入らないので電解コンデンサーを取り外す。
鉛フリーの融点が高いハンダが使われていて作業が大変でした^^;

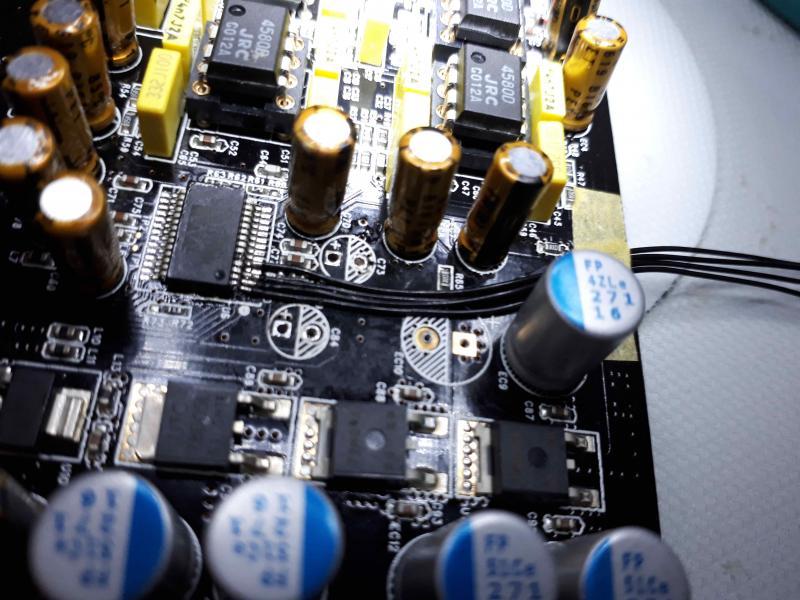

I2S信号がDACに入力されている所からリード線を引き出す。

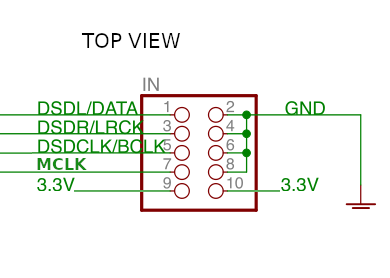

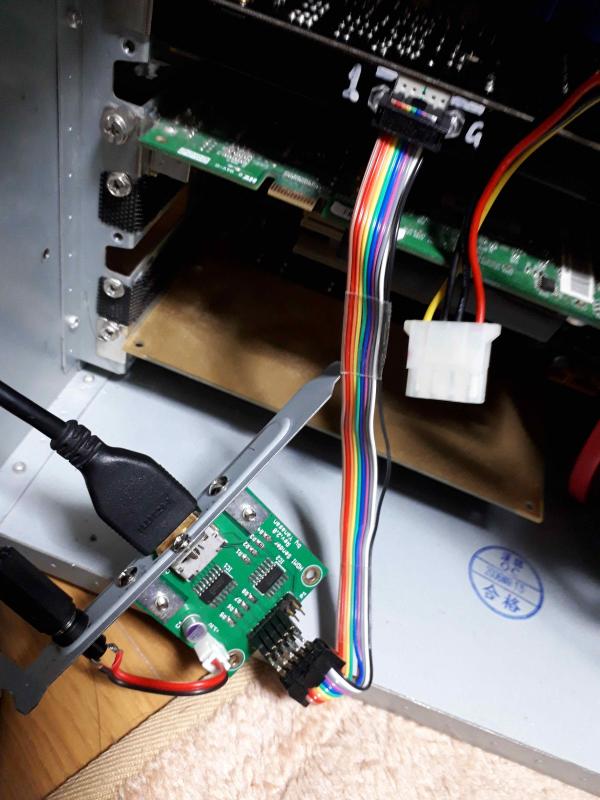

お気楽kitと同じピン配置でピンヘッダーへ引き出した配線を接続して完成です。

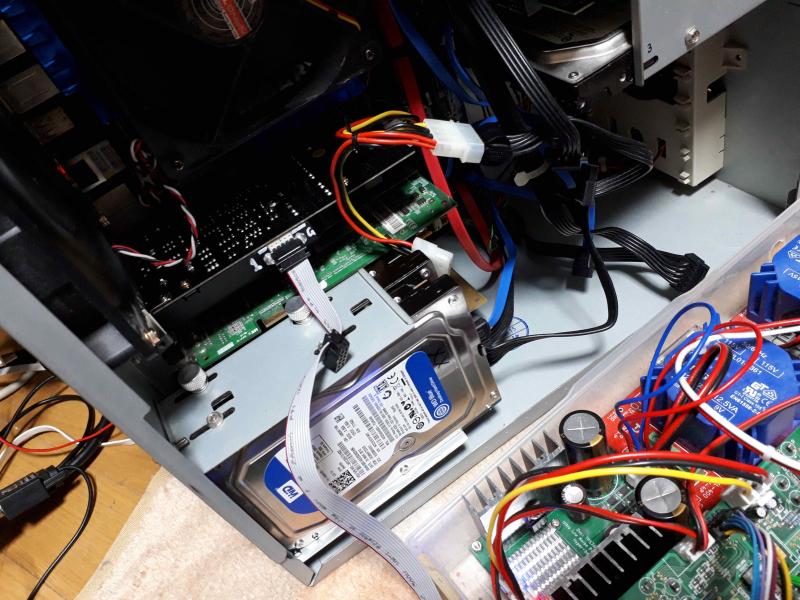

当たり前ですがデバック環境としてI2S信号入力DACは必須です。
UbuntuStudioでの認識は...
~$ aplay -l
**** ハードウェアデバイス PLAYBACK のリスト ****
カード 0: CMedia [HDA C-Media], デバイス 0: CMI8888 Analog [CMI8888 Analog]
サブデバイス: 0/1
サブデバイス #0: subdevice #0
カード 0: CMedia [HDA C-Media], デバイス 1: CMI8888 Digital [CMI8888 Digital]
サブデバイス: 1/1
サブデバイス #0: subdevice #0
となります。
注意事項としてmpdで指定するデバイスはCMI8888 Analogの方です。
このサウンドカードは
基板上DACへI2S信号が入力されて出てくるのがアナログ信号という形で使われるためです。
追記：11/2本日現在で通常使用での出音は問題ないが何故か？mpdを介しては音が出ていません？？
理由を調査中です。
