5V電源を検討しています

2024/1/7

カテゴリー » 電源

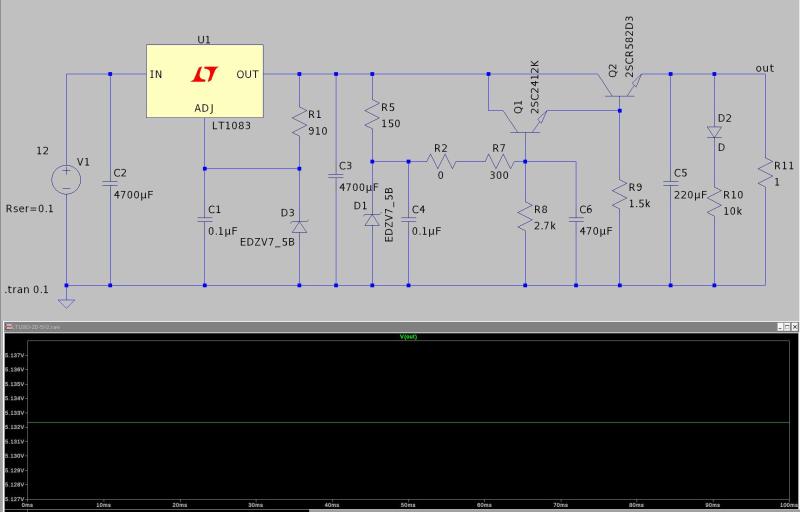

5Vを堺にツェナーダイオードの温度特性は変わるので
ドリフトの多い大型3端子を使用している基板でその基準電源に組み込んで打ち消しを狙うがぁ(笑)
負荷抵抗が足りないのでヤフオクで電子負荷を狙っているが良いモノが見つからない。

— posted by くま at 01:35 am Comment [4]

この記事に対するコメント・トラックバック [4件]

1. Pass — 2024/01/07@17:59:07

リファレンスに使っているEDZV15Bは15Vツェナーのはずですが、これは意図的でしょうか？

くま 2024/01/07@23:48:24

お久しぶりです。
ご指摘ありがとうございます。完全な間違いです(汗)
まぁ5V/5Aがこの回路で流せるのか？
流せたとしても巨大ヒートシンクが必要になりそうな...
回路図を差し替えますm(_ _)m
ちなみにこの大型可変3端子レギュレーターのドリフトが大きくて
悩んでいます。5Vとか低電圧向きでは無いのかな？

3. Pass — 2024/01/08@11:39:09

＞まぁ5V/5Aがこの回路で流せるのか？

なるほど、5Aの負荷を探してるんですね。10Ω/5Wの抵抗を10本パラレル接続すれば1Ω/50Wなので、それでどうでしょう？Amazonでも買えそうです。
ただ、DC-ARROWの基板は1.2A(MAX）のようなので基板が耐えられないかもですね。

＞ちなみにこの大型可変3端子レギュレーターのドリフトが大きくて
悩んでいます。5Vとか低電圧向きでは無いのかな？

データシートを見る限り、25～75℃あたりではそれほど大きく変化しないようです。最大負荷で温度が上がるにつれて0.02%程度のようです。
LT1083は5年以上前に生産完了のはずですが、どこから入手されたのでしょう？

くま 2024/01/08@14:03:43

>LT1083は5年以上前に生産完了のはずですが、どこから入手されたのでしょう？
掲示板に書くと売り切れてしまうのでご勘弁を...
ちなみに2SK150A-GRも先日販売されていて思わずポチ...

>最大負荷で温度が上がるにつれて0.02%程度
12V電源基板でも同じ基板を使用していてそれは100ｍV程度出ているので
そんなもんなんですね。

>DC-ARROWの基板は1.2A(MAX）のようなので基板が耐えられないかもですね。
PASSさんの回路を参考にさせていただいて通称ヤロー電源と呼ばれている回路を
一枚の基板したものを運用、テストに使用しています。
通常基板屋さんでは1mm = 1A で導体を引いているので最低5mmで設計した記憶が...(汗)

>5Aの負荷を探してるんですね。
電圧モード電流モードでジワジワ破壊寸前まで攻められるのでやはり電子負荷が欲しいですね。
技術が無いので保護回路を付けていないという理由もあります(笑)
