APU1 & 2 用12V電源を作製しました。lightmpd/upnpgw二台構成のため2chです。
疲れたのでパイロットランプの配線はしていません(笑)
ブロック構成としては
SONYスイッチングアダプター19.5V + (ノイズフィルター+LM350可変三端子+アロー電源回路定数変更)です。
自分の中ではスイッチングアダプターは効率の高い高性能直流トランス的イメージです。
トランス+整流ダイオードに比較してレギュレーション性能は非常に良く
接続する機器(APU1 & 2)は何か強いエネルギーを注入された様にON-ON-ON的な鳴り方で迫ってきます。

3/9追記
良好な試聴結果だったのでRaspberryPi4B用5.0V電源へ展開しようと考えています。^^;

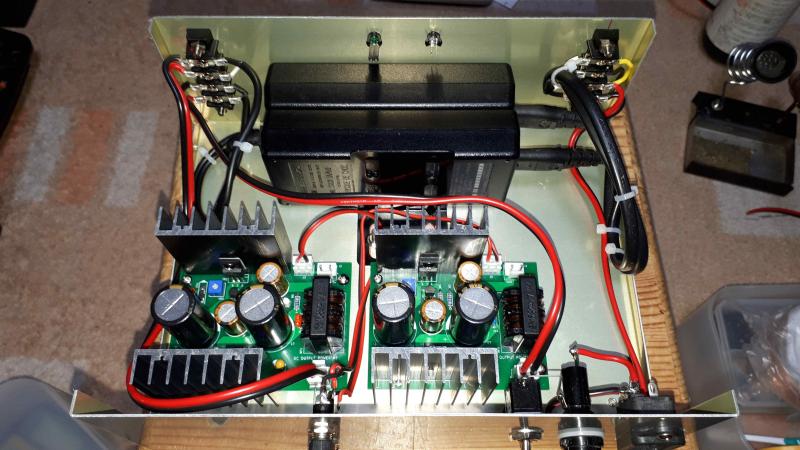

12v-2ch


不具合箇所を修正して再度発注予定です。欲しい方?いるのか(笑)

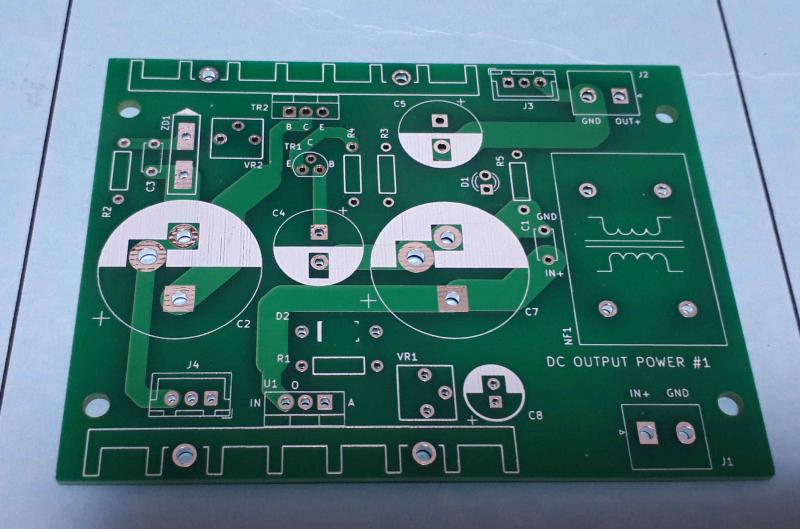

-1

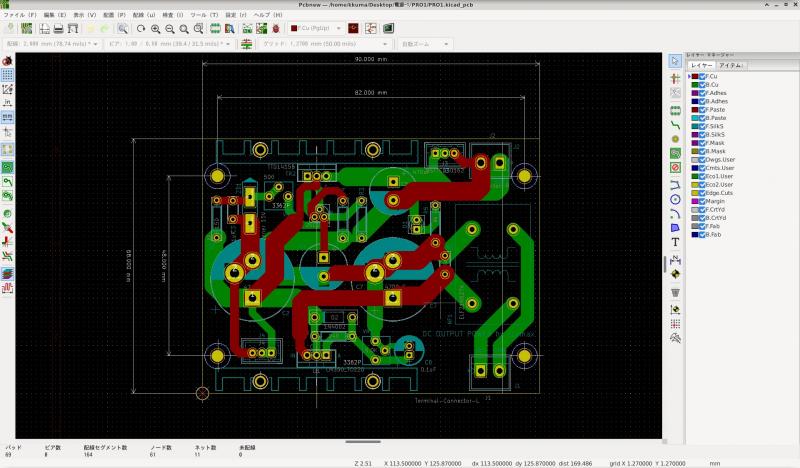

-2


参考リンク: http://kkuma.mydns.jp/ppBlog/index.php?UID=1582886291
