無帰還電源が欲しい(1)

DCarrowの回路は基準電圧検出用の突き合わせ抵抗を出力側に置いてフィードバックをかけるのではなく
メインSWトランジスタのドライバートランジスタのベース電圧を一定に保つ事で
出力側の電圧コントロールしている。
これは出力電圧の変動に追従しない?これがミソなのか?
とにかく5V作って負荷に関係なく5Vに合わせようと動作する感じか(^_^;)
DCarrow基板を購入して12V出力に改造してAPUを接続する妄想に取り憑かれている今日この頃(^_^;)
元回路はツエナーダイオードで基準電圧を作っているが
これだとカットアンドトライが必要そうなのでシャントレギュレーターにならんかな?
あれこれやっちゃうと局所帰還なのか?

参考リンク:http://nw-electric.way-nifty.com/blog/dcarrow.html
元回路図はnew_westan_elec たかじん氏サイトより引用

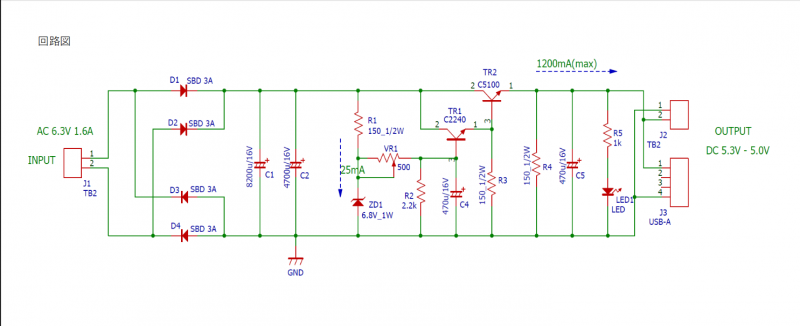

moto-westan-e
