CLK5340基板組み立て(2)

2023/3/5

カテゴリー » プリント基板

部品手配ミスにより一回休み　見たいな(笑)
CLK5340のハンダ付けは超絶難しかった。疲れてその後の作業でミスを連発(苦笑)
まだ裏面のCLK5340周りのパスコンのハンダ付けが終了していない。
ハンダの流し込みが必要なパットとの距離が近いので
熱に弱いPanasonicのフイルムコンを使うかどうか？で迷っている。
※自分の場合、裏面からのハンダ流し込み作業がある場合は基板の動作確認後に
　する様にしている。

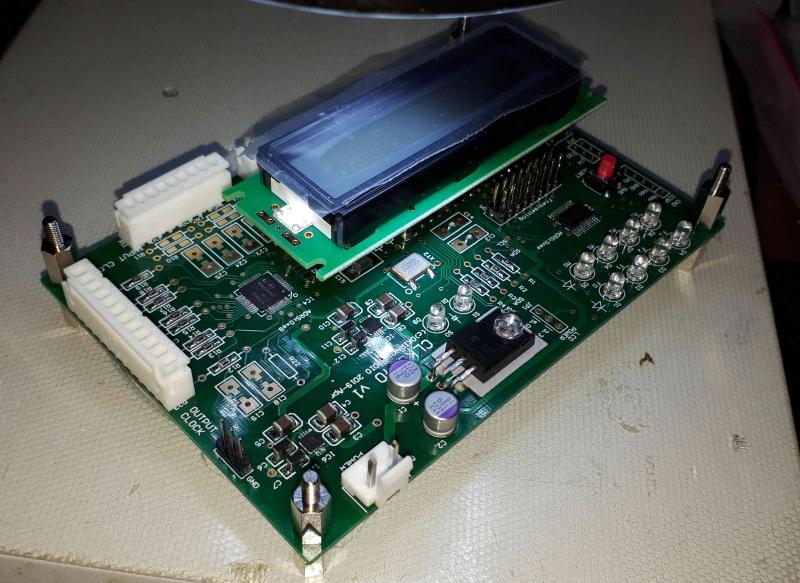

この基板は裏方に徹してもらう予定なので
基板上にLCDを設置する様にピンヘッダーを取り付けた。
参考URL　 SRC4137基板　LCD 2行表示を4行表示に変更する時の注意点


SI5340

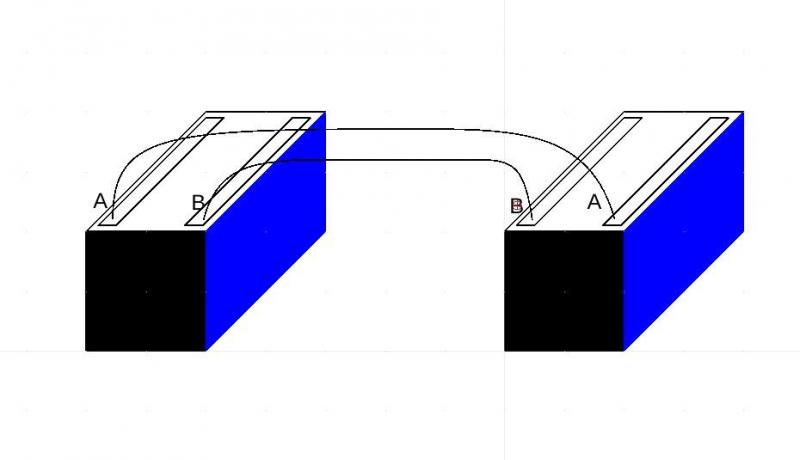

フラットケーブルで接続すると列が入れ替わる事が理解出来ず何度も失敗をしているんだなぁ(笑)

FC-change


— posted by くま at 10:28 am
