/ 5-3.3shift-Sender#1

5-3.3shift-Sender#1

フィデリックスさんの回路をそのままパターンにして見た。
入力ピンヘッダーのピン配置はお気楽kit仕様に合わせてある。
基板上の2個のICへの給電はHDMIコネクターor基板上の3端子レギュレーターどちらか
選択出来る様にしておいた。(やなさんの受信基板と組み合わせれば給電可能)
前回に好結果だったフイルムコンデンサーを搭載可能としてある。
何故にこの基板を作るのか?
別件で改造サウンドカードのI2S信号をオシロスコープで観察したのだが
どうも3.3V系っでは無い様な波高値が出ていた?(笑)
まあボリュームを66%程度に絞れば問題ないのだけれど...

ちょっとスカスカになっている。何か回路を加えた方が良いかなぁ(笑)
パターンは何時もの通り信号ラインはスルーホール無しとしている。
パターン設計はkicadを使っているが毎度の事ながら
回路図のシンボルとパターン上のフットプリントのリンク
部品ライブラリーの管理がイマイチ良くわからない(笑)
理解不能?なワーニングやエラーが多発(苦笑)して気分が良くない。
直感的に操作出来るように改善されないかなぁとか勝手な事を思う。

参考URL:I2Sと、I2Sもどきと、 S/PDIFについて

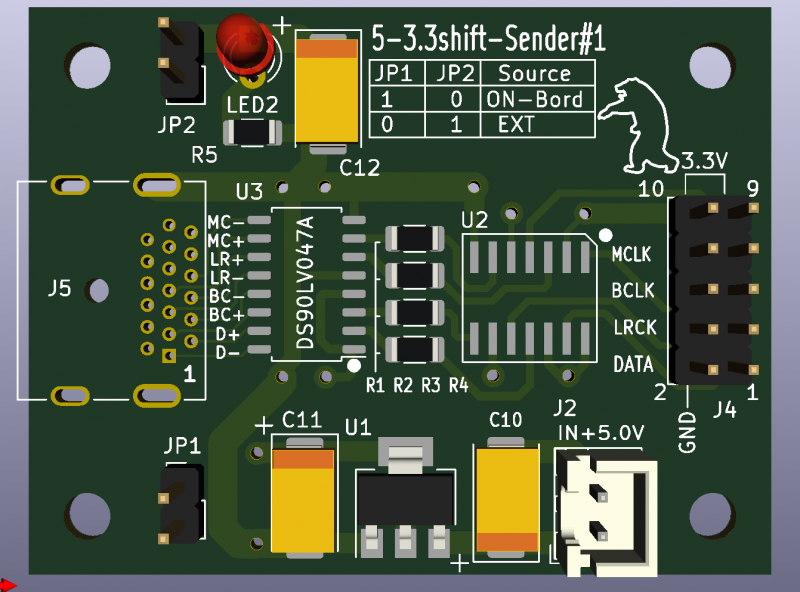

5-33s3



— posted by くま at 12:12 pm
