APU用12V電源

2020/7/5

カテゴリー » Audio DAC 関連

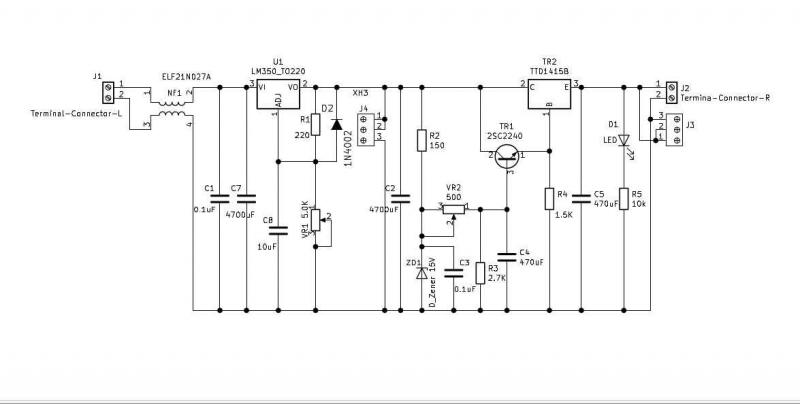

回路図を見れば分かる思うがこれはヤロー電源回路がベースになっているので
定数を変更すれば12Vだけではなく5V出力にも簡単に変更できる。

NONALNUM-3132EFBD96

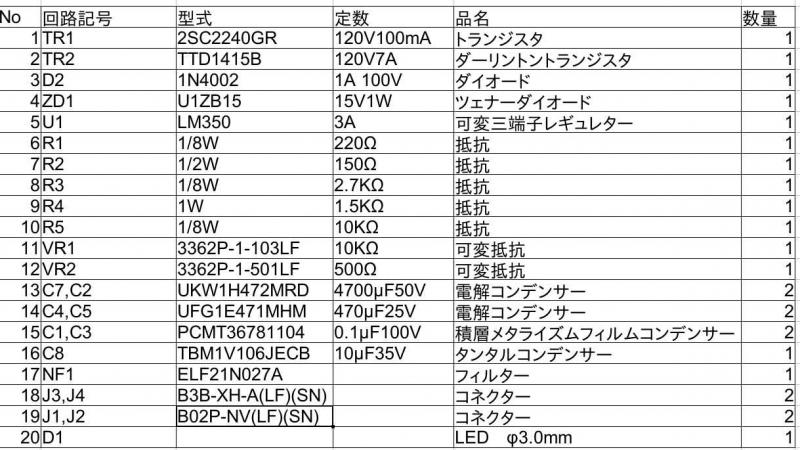

2020-07-0511-10-37

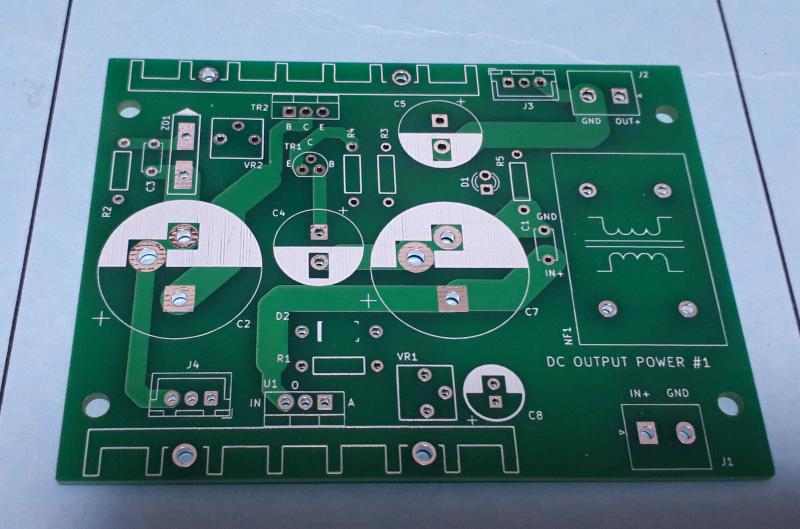

kicadで基板設計...
12V仕様APU用に作製、音は良い。

1583652191-1


— posted by くま at 11:15 am
