うーんパターン図見たら....DAC4497-2.1の電源パターンミスかも。
誤:
64pin:1.8v
62pin:3.3v
が接続されています。

正:
64pin:3.3v
62pin:1.8v

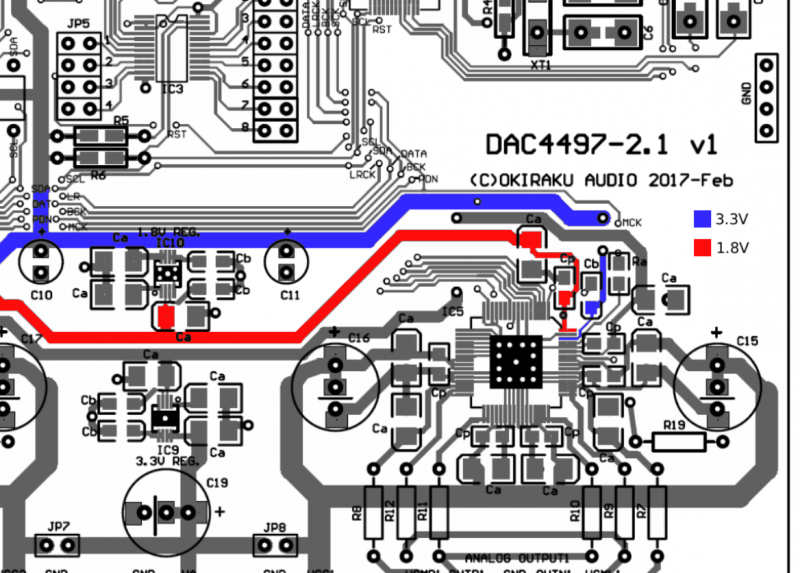

元パターンはこれだが...(^_^;)

miss

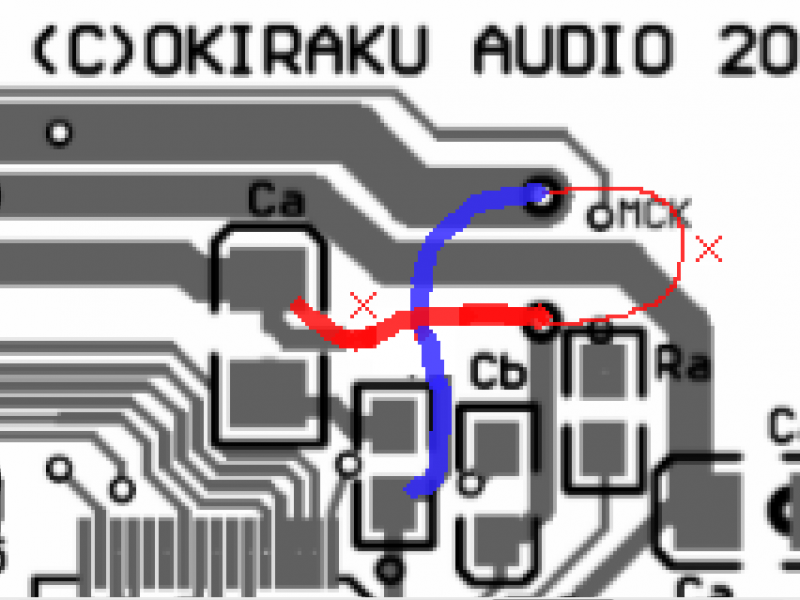

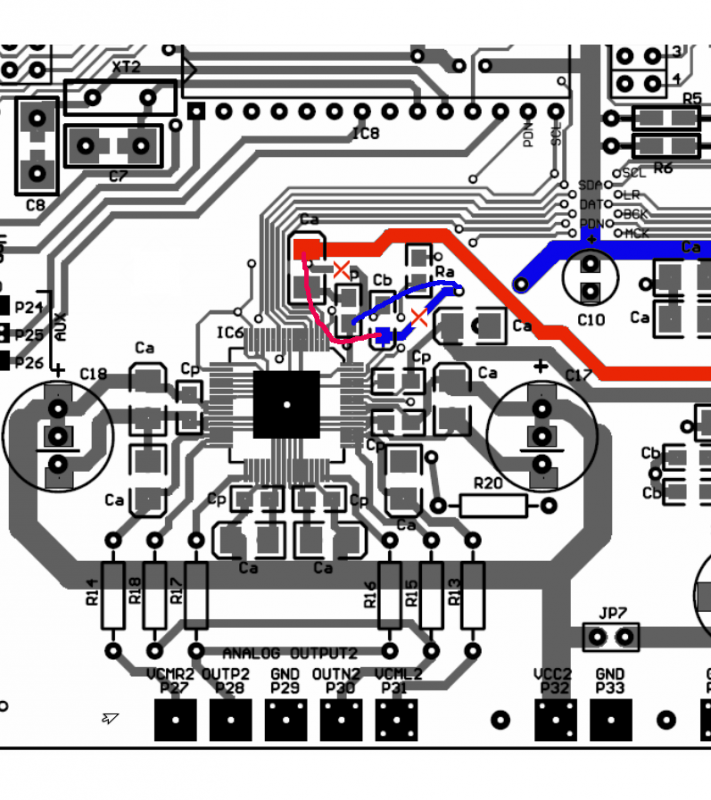

修正方法案:パターン4本を切断してジャンパーを4本飛ばせば良い様に思う。
※これはあくまでも管理人個人の考えであるので責任は持てません(笑)

m


11


88

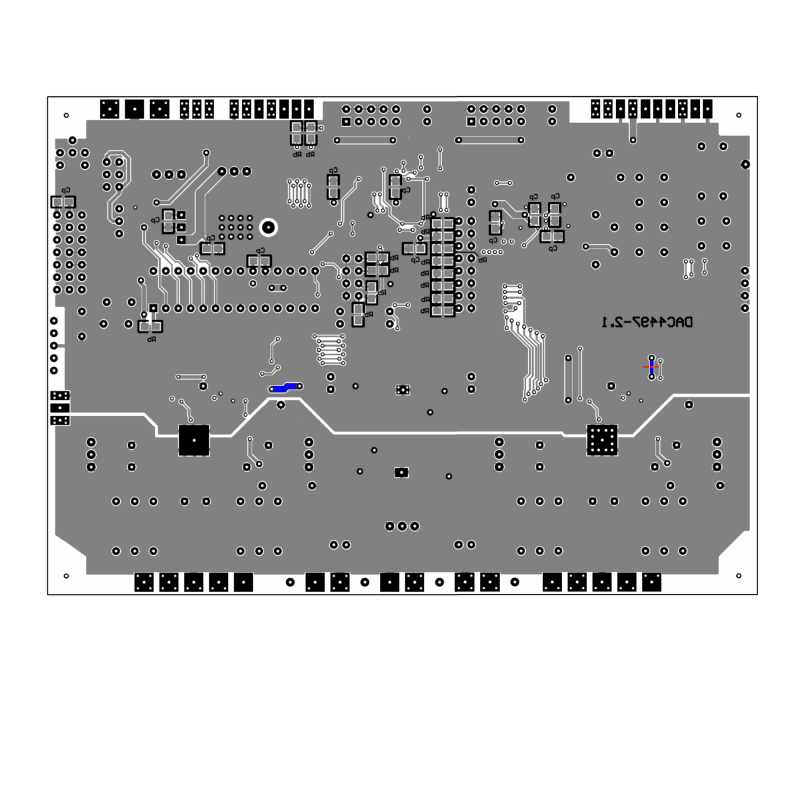

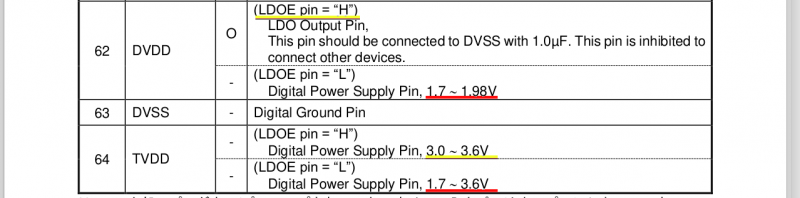

ちょっと気になるパラメーターが...

denngen1



— posted by くま at 12:06 am   commentComment [2]

この記事に対するコメント・トラックバック [2件]

Up1. moriman — 2017/11/05@18:42:04

こんばんは 初めまして
お気楽さんの掲示板に書き込みました,morimanと申します。
やはり、パターンが間違ってますよね。
私の場合、最初に3.3V系の電圧を供給するときに間違って、4.7Vほどをかけてしまってますので、壊れたのですかね?
1.8Vのレギュレーターを外して、64pinの電圧を観測すると3.3Vが出ています。

2. くま管理人 — 2017/11/05@21:58:46

こんばんは初めましてくま管理人です。
morimanさんの書き込みを見て
本音は...
自分の基板DAC4497-2のパターンが気になって調べて見たという事です。
多分、私が考えた様な改修になりそうな気がしてます。(左右とも)
ちょっと残念ですよね。
