RaspberryPi2 赤外線学習リモコンユニット実態配線図

以前に書いた回路図の実態配線図を書いてみた。
今回は受光部分を追加しているが問題なくOSに認識された。
(ハードは簡単だがディストリによってはlircの設定に苦労するかも知れない(^_^;))
自宅環境では試しに自宅のレグザのリモコン信号を学習させて動作に問題なし(^_^;)

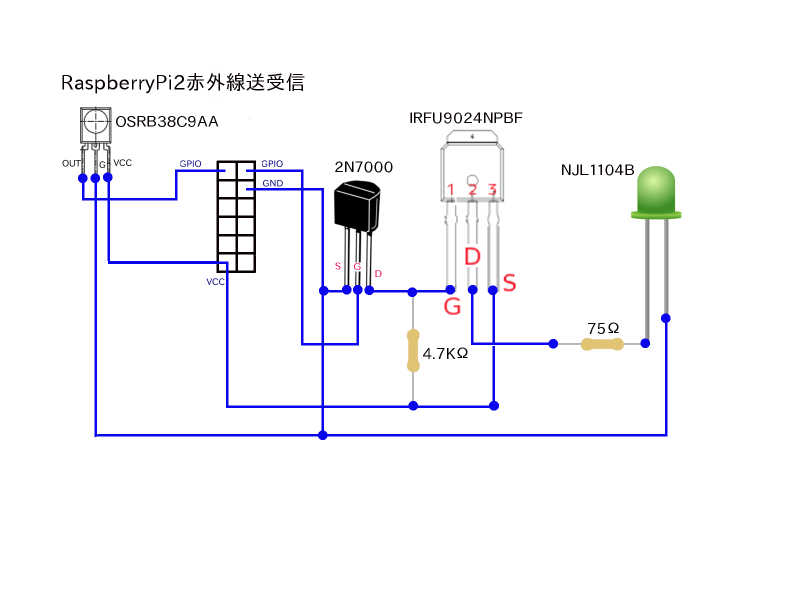

実体配線図

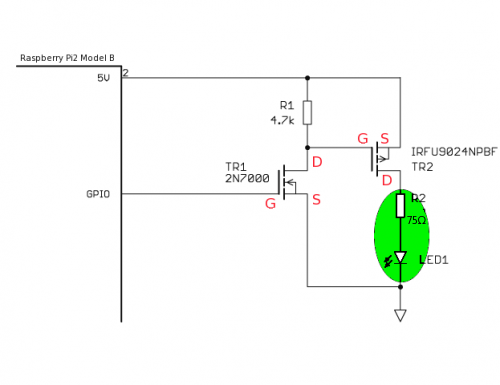

LED-2

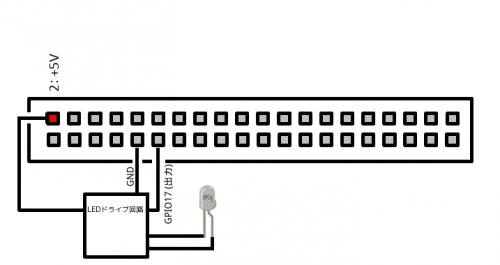

ras-soket

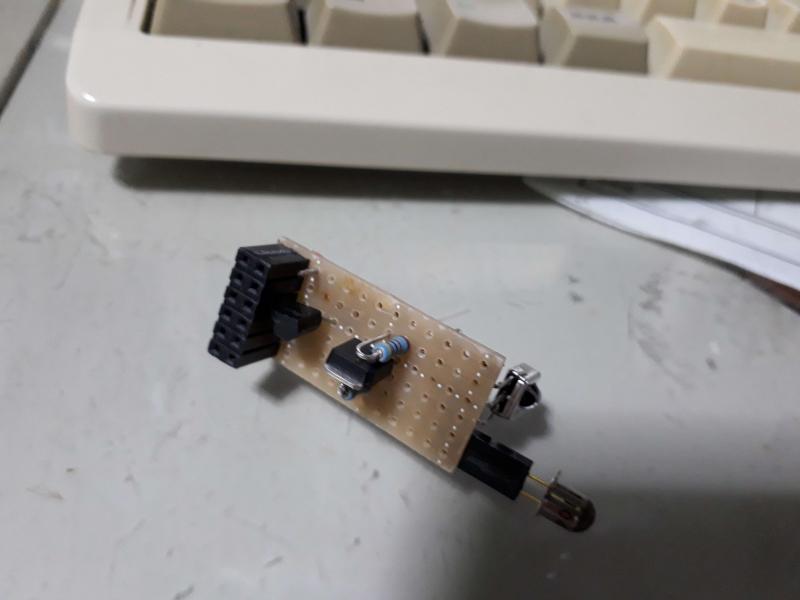

20171005232552

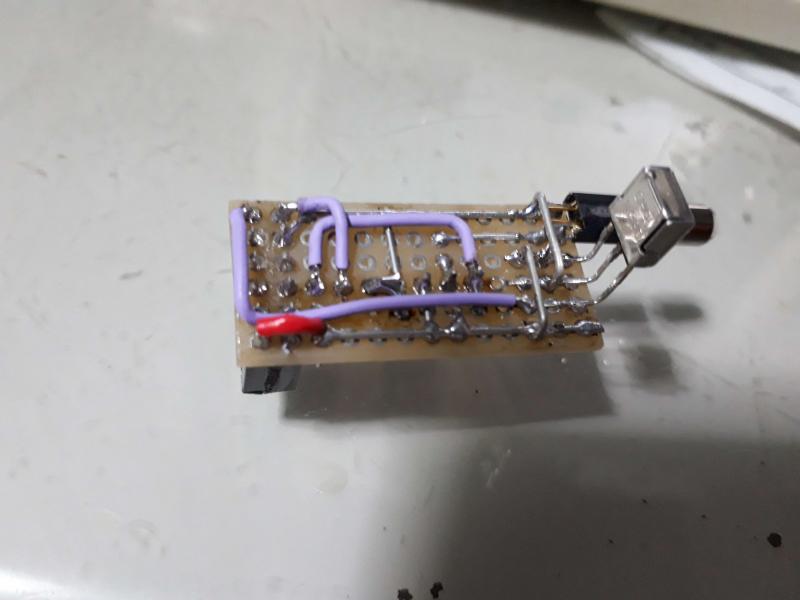

20171005232611


参考リンク
http://kkuma.mydns.jp/ppBlog/index.php?UID=1491028684
http://kkuma.mydns.jp/ppBlog/index.php?UID=1491186350
