Quadへの道(2)

少し前に完成していた2枚と組み合わせて動作させて見た。
4枚を5Vだけで動作させると高サンプリングファイルを再生すると1Aを超える時がある(恐)
これでDAC4499基板は全部で8枚制作したが何枚組み立てても100%綺麗にできたというのが無い(泣)
各基板の何処かに誤魔化している部分が存在するのが残念(もちろんすべて完動品ではあるが)
今回組み合わせるIV基板のセラミックコンデンサーを使用していた180pFをフイルムコンデンサーにしてみた。
効果はあったが苦労の割に期待した程では無かったのが残念だ(笑)

test-4



— posted by くま at 10:05 pm

2枚投入...その後(1)

ADAC4499-3



— posted by くま at 12:17 pm

更に2枚追加投入

ハンダ付けの行 開始...

work-1



— posted by くま at 12:37 pm

Quadへの道

やっとここまで到達...50%なんだな(笑) Quadへの遥かな道!
今日はカッコいい?接続基板を4個制作した。
前回制作したモノと少し変えて基板間のクリアランスが無くなる様にしてみた。
こんなつまらない?モノでも 4個/半日 なんだなこれが...

AK4499-2


参考リンク DAC4499 再制作の件(8)

— posted by くま at 09:17 pm

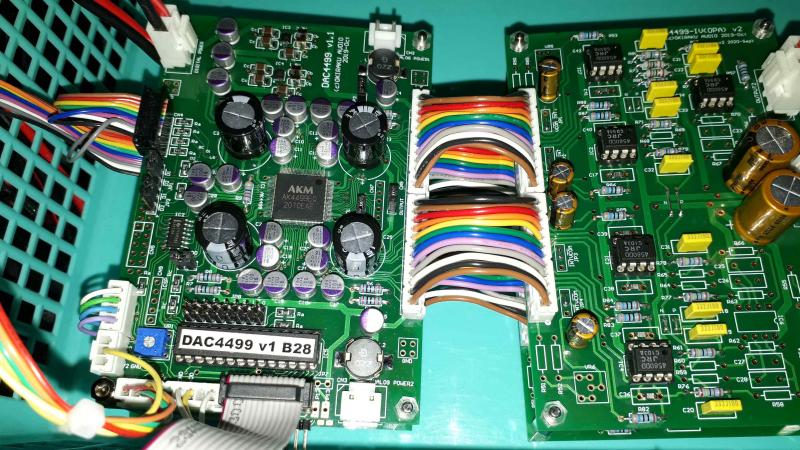

追加分DAC4499 x 2 +DAC4499-IV(OPA)x 2テスト

画像のIV基板には余計なコンデンサーがついていますが取り外も終了し
音出しテストは問題ありませんでした。
このセットをあと一組作らないとQuadにはなりません(泣)

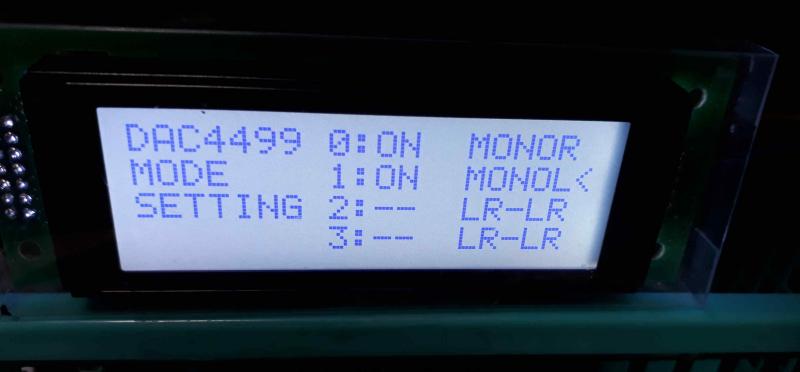

test-2



test-1



— posted by くま at 06:42 pm

IV基板も作らないと...

IV基板も作らないと...DAC基板だけでは音は出ない(笑)
裏面のパスコンもDAC基板と同様にPanasonic製のフイルムコンデンサーとしたいところだが
残念ながら耐圧16V品がハンダ付け出来る限界サイズなので断念(泣)
でも今回IV-Rパラの180pFはPanasonic製のフイルムコンデンサーとした!
出音がどう変化するか?ちょっと楽しみである。
好結果ならすべてのIV基板の該当部分を交換しようと思っている。
以前も書いたがこのフイルムコンデンサーは極端に熱に弱くハンダ付け時に油断すると即破損!
気違いじみた作業へ突き進む(笑)
※OPANP MUSES8920D を発注済み

IV-1



— posted by くま at 10:41 pm

DAC4499基板動作確認 6枚目

5枚目とI2Cで接続して無事に6枚目の動作を確認出来た。
あと2枚は最低でも組み立てをしようと思うが...疲れた(笑)

AK4499-2-test



— posted by くま at 08:56 pm

DAC4499基板 自分的組立注意事項

何かの形で残しておかないと忘れてしまう(笑)

やなさんの受信基板を絶縁IC付きで使用する場合にこの配線追加は必須になる。
DAC4499基板はPIC制御なのだがI2S信号自体が3.3Vの電圧を持つため直接の接続では誤動作してしまう、
で!「絶縁IC付き」でI2S信号を受けとなる。

NONALNUM-332E3356E8BFBDE58AA0E9858DE7B79A2D31


フルファンクションモードで使用する場合はLCDの取り付けが必須になるが基板上の取り付け部分は3列となっている。
これはLCDをフラットケーブルで接続する場合と基板直に取り付ける場合とではコネクターの列が入れ替わるからで...
ここが大事!(笑)画像はフラットケーブル使用時のものでこの場合は外側の列にコネクターを取り付ける。

NONALNUM-4C4344E58897E58F82E880832D31


真ん中の逆L字配線はJP5をオープン時(H)にするためのものでこの状態でショートピンを付けると電源がショートする(笑)
アドレスを 0x24 0x26 に設定したい基板だけ追加する。尚この不具合は基板レビジョンver1.2で解消されている。

-2



— posted by くま at 02:19 pm

組立kitは音が出たら終わりでは無いと思う(個人的見解)

頒布されている基板kitを購入して組み立てて音が出て嬉しい。
それで終わりでは無いと自分は思っている。
電子工作で終わるつもりは初めから無くその先へ行きたいと思っている。
作るからにはその性能を100%発揮させて最高の音を出したい。
ひと工夫プラスして想定された性能や音よりも更に上の音質を得たい。
可能なら市販製品を凌ぐ良いものを市販品のコストより低く得たい。
使用する部品選択で自分好みの音を出したい。
などど傲慢な事を何時も思っている(笑)

— posted by くま at 12:20 pm

DAC4499基板 アドレス設定

DAC4499のv1.1だとアドレス 0x24 0x26 がジャンパー線の追加配線をしないと使えない。
(JP5を開放(H)に設定する場合に不具合が出る。)
今回追加でv1.2の頒布をお願いしているのでこちらの方を2枚組み立てて組み合わせれば
0x24 0x26がジャンパー線の追加無しで設定出来るはず...

まぁ日本中でDAC4499基板を4枚組み合わせメインシステムで使用している輩なんて
何人存在するのか?そんな実情にも関わらず今回、対応していただいた藤原氏に感謝である。
高音質を目指してアナログ-デジタル電源を別供給にすると電源基板、トランスが多く必要になり
大型化大重量化するので一般的家庭では手に余す様な気がするけれど
4枚組み合わせ仕様は自分としてかなりオススメです(笑)


参考リンク DAC4499を仕上げるパターン修正!

— posted by くま at 07:32 am
