やなさんの受信基板のために追加

2022/5/25

カテゴリー » I2S

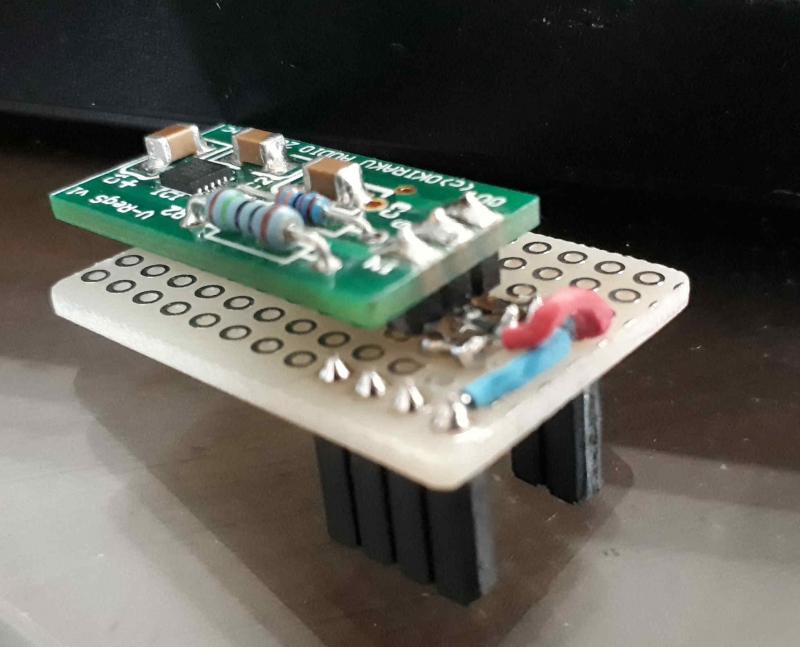

3.3V出力レギュレーター基板を追加してHDMIコネクター18番ピンへ接続した。
やなさんのI2S-HDMIコネクタ差動信号受信基板に絶縁ICが搭載されているので
そのICを挟んでGNDが独立した電源が送信基板側と受信基板側に必要になる。
この辺を他の方々はどの様に実装しているのか？ネット上で見た事が無い。
スマートで音が良くなる。そんな例があれば真似したい(笑)

add1

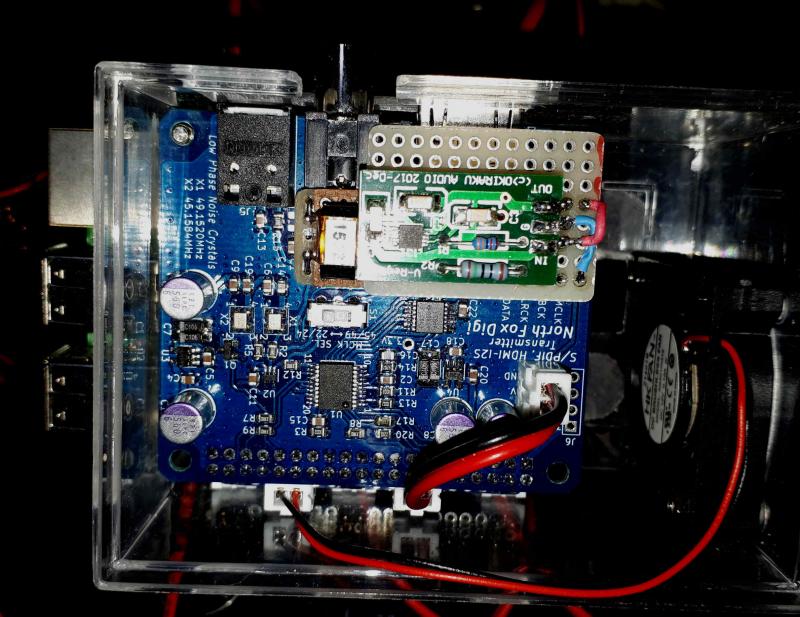

ソケットを付けていて取り外しが可能な様にしてある。

3-3V


参考URL　 I2S-HDMI基板への電源供給は

— posted by くま at 11:59 pm
