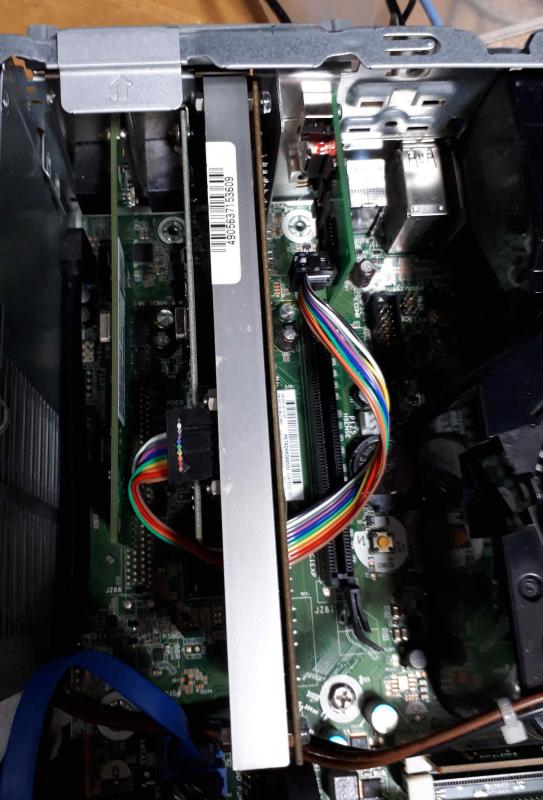

そういえばビジネスリースバックPCに合わせてブラケットを切り出していた事を思い出す。
普通のPCへ取り付け固定が厳しいかも知れない。

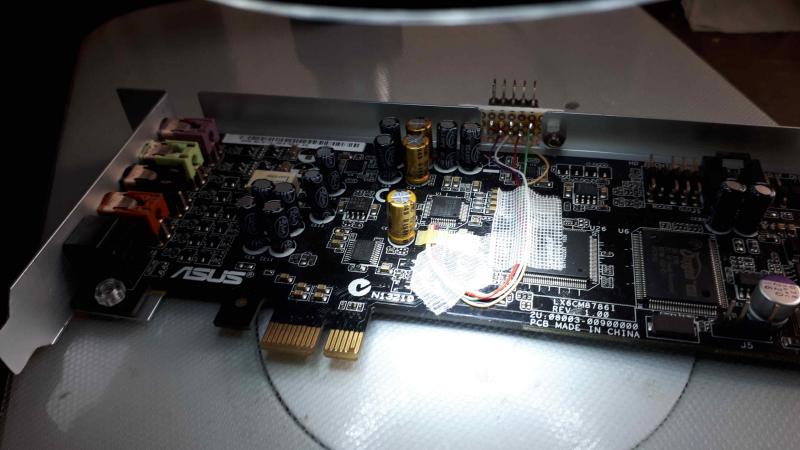

久しぶりにASUS兄弟DGX,DSXで音を聴いた。
やっぱりI2Sの音は良いと自画自賛である(笑)
M氏からこのI2S信号引き出しが余りに厳しいから新規にサウンドカードを作ったらどうか？
と言われた事があったが個人レベルでその機能を満足するIC類の入手は不可能で諦めた経緯がある。

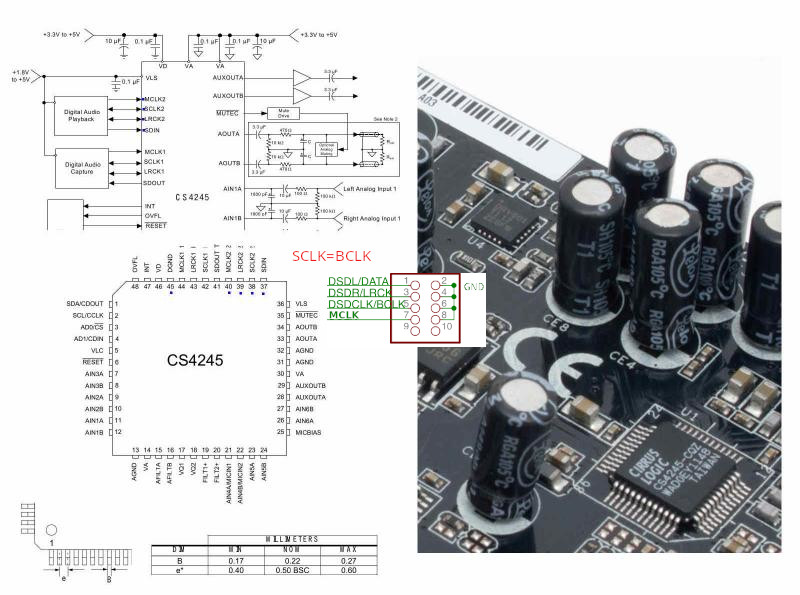

ピンヘッダーからお気楽kit標準PIN配置でI2S信号が取り出せます。
市販のコネクター付きフラットケーブルで接続する事を前提にしているのでピン配置列が逆になっています。
注意事項としてやなさんの受信基板(絶縁IC使用)の使用時に電源をHDMIケーブルを通じて送信側に行う様にしている場合
このコネクターの1番PINを間違えると色々とマズイです(笑)
参考リンク フラットケーブルの罠...
送信基板に電源が供給されているか？LEDで確認出来ます。
この基板への供給電源の質により音質がかなり変わるのが辛いです。
参考リンク 5-3.3shift-Sender#1 等長配線でMCLKを描いて見る。
参考リンク 改造カードの設定(1) for linux(Archlinux)
